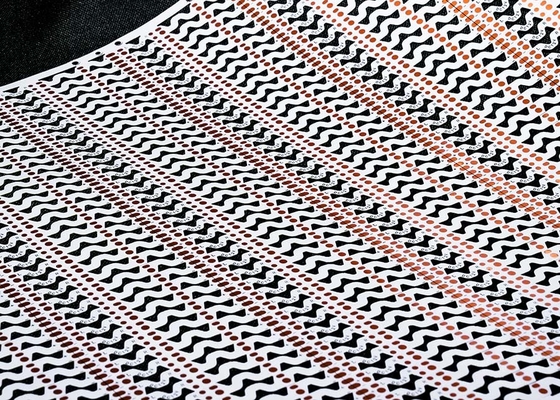

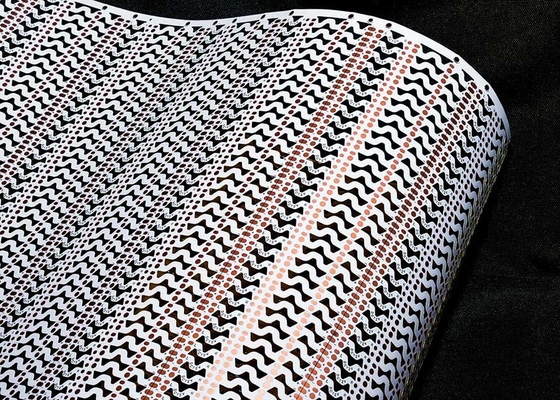

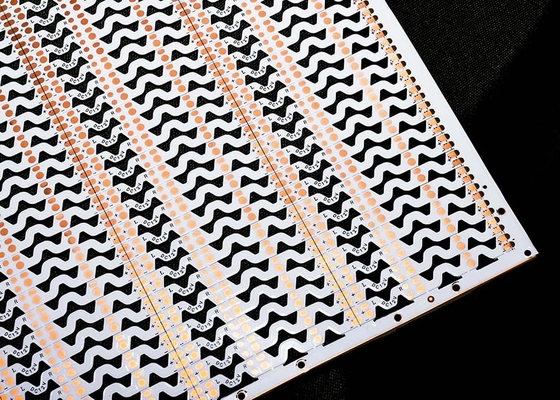

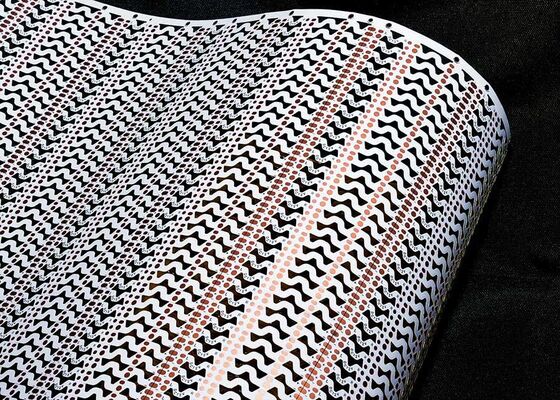

Płytka drukowana LED 2835 30 diod 12V Dwustronna elastyczna płytka drukowana LED

Model produktu:HQ30023
Nazwa produktu: Elastyczna płytka drukowana LED
Cechy produktu: Dwustronna płytka z dwustronną białą folią, czarne znaki, OSP antyoksydacyjne;
Specyfikacje produktu:2835-30LED/PCS-6*503-12V dwustronna płytka z białymi foliami, typ FPCB

Główne parametry techniczne:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), brak limitu minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240, maksymalna długość 100 metrów.

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronna precyzyjna płytka FPC może być wybrana spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednowarstwowa zwykła płytka FPC może wybrać 18um/25um/35um (1oz)/50um;
• Dwustronne zwykłe płytki FPC mogą być wybrane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3mil.

1. 1. Konsultacje

   16 lat skupienia na projektowaniu i badaniach oraz rozwoju produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. 2. Oferta

   Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie dla klientów w celu oszczędności kosztów.

3. 3. Profesjonalizm

   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. 4. Projekt

   Zapewniamy rozwiązania dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego osadzania poziomu, godne Twojego wyboru i zaufania.

5. 5. Produkcja próbek

   Specjalizujemy się w usługach produkcji próbek i niestandardowych FPC, firma posiada przyspieszoną linię produkcyjną, taką jak: dwustronne próbki elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.
