Parametry projektowe FPC

Główne parametry techniczne:

1. Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240x500mm (limit 250x500mm), brak limitu minimalnego rozmiaru. Płytka z rolki: maksymalna szerokość 240mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

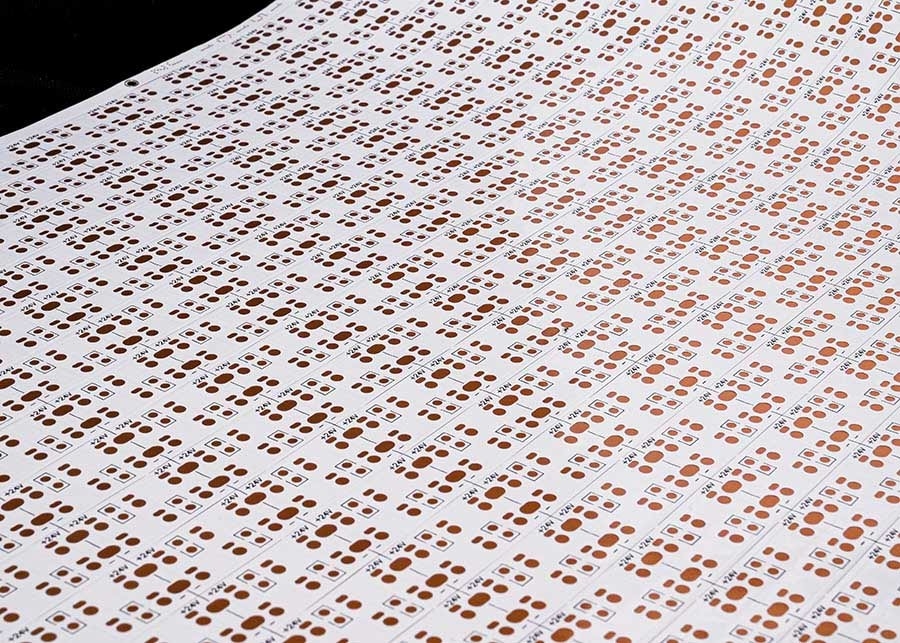

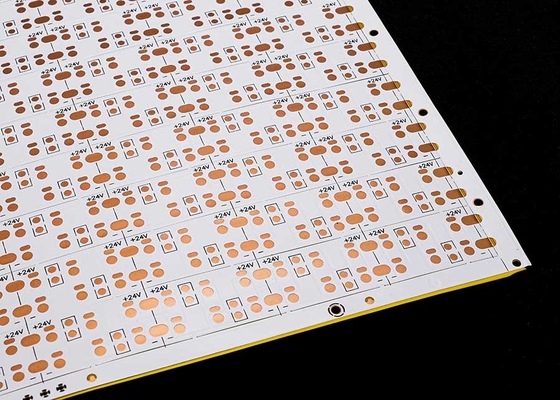

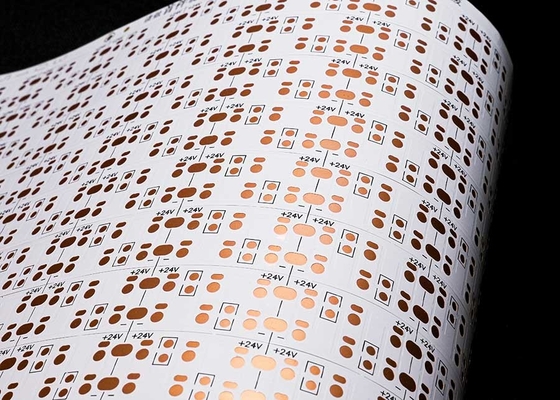

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0.5oz) i 35um (1oz);
• Dwustronna płytka precyzyjna FPC może być wybrana spośród 12um (0.33oz), 18um (0.5oz) i 35um (1oz).
• Jednowarstwowa zwykła płytka FPC może wybrać 18um/25um/35um (1oz)/50um;
• Dwustronne zwykłe płytki FPC mogą być wybrane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3mil.
