Flexible Display Screen (FPC) - elastyczny ekran wyświetlania

5050 RGB 12V Dwustronna elastyczna płytka drukowana do taśmy LED

Name: 5050 RGB 12V Dwustronna elastyczna płytka drukowana do taśmy LED
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ40040
Price: Negocjowalne USD
Availability: InStock

Nazwa marki:	HONGQI
Numer modelu:	HQ40040
MOQ:	2400szt
Price:	Negocjowalne
Czas dostawy:	8-15 dni roboczych
Warunki płatności:	L/C, D/A, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Orzecznictwo:

UL E477885, ISO 9001

Materiał izolacyjny:

LICZBA PI

Szczegóły pakowania:

Zapakowane w mocne papierowe etui

Możliwość Supply:

100 000 sztuk miesięcznie

Podkreślić:

RGB elektroniczna płytka drukowana

Elektroniczne płyty drukowane 12V

Opis produktu

Jak zaprojektować płytkę PCB?

Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne płytki PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych i tak dalej.

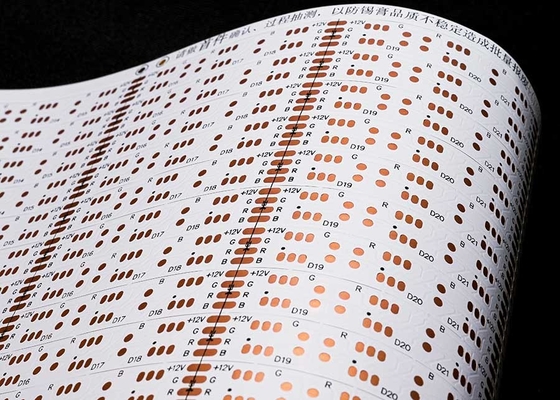

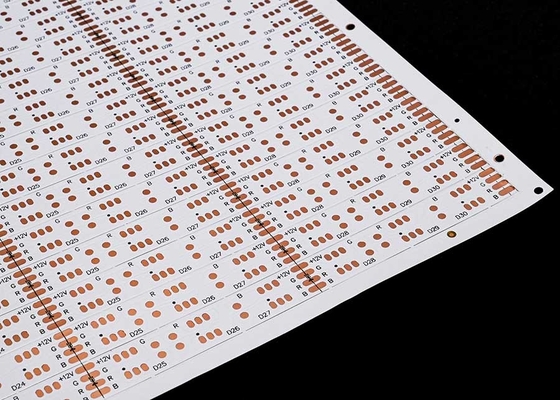

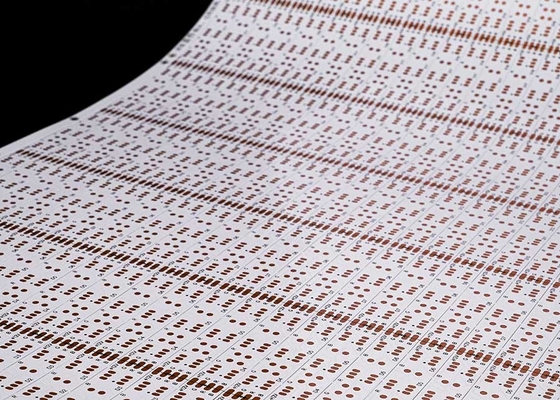

Elastyczna płytka drukowana LED RGB 5050 z 30 diodami LED 12V dwustronna, konfigurowalna płytka LED 5050 RGB 12V Dwustronna elastyczna płytka drukowana do taśmy LED

Opis produktu:

Model produktu:: HQ40040
Nazwa produktu:: Elastyczna płytka drukowana LED
Cechy produktu:: Dwustronna płytka z dwustronną białą folią, czarne znaki, OSP, antyoksydacyjna
Specyfikacje produktu:: 5050 RGB, 30 diod LED/szt., 10*503MM, 12V dwustronna płytka z białą folią FPCB

5050 RGB 12V Dwustronna elastyczna płytka drukowana do taśmy LED

Parametry projektowe FPC

Główne parametry techniczne:

1. Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240x500mm (limit 250x500mm), brak ograniczeń co do minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
Dwustronne precyzyjne FPC można wybrać spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
Jednostronne zwykłe FPC mogą wybrać 18um/25um/35um (1oz)/50um;
Dwustronne zwykłe FPC można wybrać spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3mil.

5050 RGB 12V Dwustronna elastyczna płytka drukowana do taśmy LED

Proces obsługi

Konsultacje
16 lat skupienia na projektowaniu i badaniach oraz rozwoju elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.
Oferta
Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie dla klientów w celu oszczędności kosztów.
Profesjonalizm
Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych personeli.
Projekt
Zapewniamy rozwiązania dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, łatki, wtyczki i otwarte siatki stalowe, kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.
Wykonywanie próbek
Specjalizujemy się w usługach wykonywania próbek i dostosowywania FPC, firma posiada przyspieszoną linię produkcyjną, taką jak: dwustronne próbki elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

5050 RGB 12V Dwustronna elastyczna płytka drukowana do taśmy LED

Certyfikaty i wyróżnienia

5050 RGB 12V Dwustronna elastyczna płytka drukowana do taśmy LED

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług wykonywania próbek i dostosowywania FPC. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, łatki, wtyczki i inne kompleksowe usługi.

prosimy o kontakt online lub e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu obsługę jeden na jeden. Dziękujemy za poświęcony czas.

Znaków:

Elastyczna płytka PCB

elastyczna płytka drukowana

Elastyczne płyty drukowane
