Jak zaprojektować płytkę PCB?
Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki FPC, elastyczne obwody FPC, płytki drukowane HDI, taśmy LED SMD, taśmy LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne PCB, montaż obwodów drukowanych, montaż kart obwodów i tak dalej.

Opis produktu:

Model produktu: HQ30158

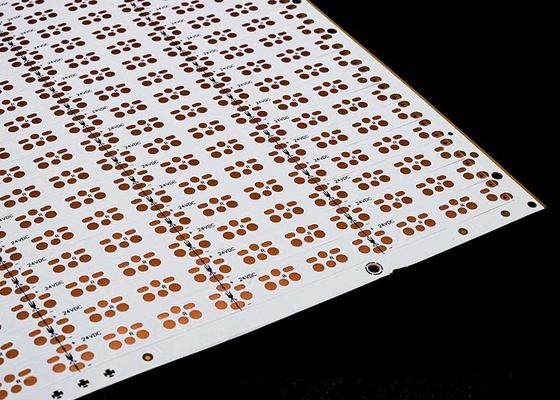

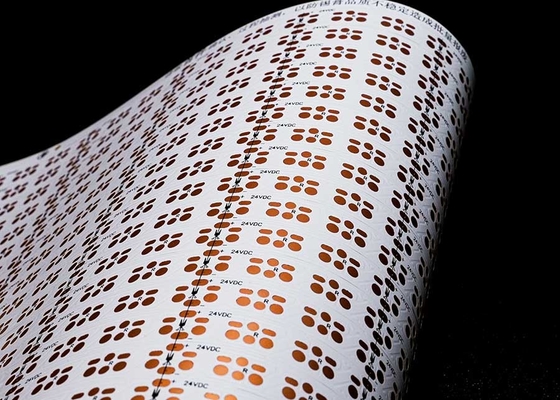

Nazwa produktu: Elastyczna płytka obwodu LED Strip 2835-90ł/PCS-8*503-24V
Cechy produktu: Płytka dwuwarstwowa z dwustronną białą folią Czarny znak OSP Antyoksydant

Specyfikacje produktu:2835, 90 diod/PCS, rozmiar: 8*503mm, 24V dwustronna płytka biała folia FPCB

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), a minimalny rozmiar nie jest ograniczony. Płytka z materiału w rolce: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na płytce Struktura jednowarstwowa jest prosta i ogólnie stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu do jednowarstwowych FPC, płytki dwustronne mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i tworzą ścieżki przewodzące. Są one ogólnie stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, Żółta folia jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do folii żółtej i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty kosmetyczne medyczne itp.

4. Grubość folii miedzianej

Precyzyjne opcje panelu pojedynczego FPC obejmują 18um (0,5oz) i 35um (1oz);

• Precyzyjna płytka dwuwarstwowa FPC może być wybrana z 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykły panel pojedynczy FPC może wybrać 18um/25um/35um (1oz)/50um;
• Zwykłe płytki dwuwarstwowe FPC mogą być wybierane z 18-25um, 25-25um, 35-35um lub 35-70um.
• 5. Minimalna szerokość ścieżki/odstęp między ścieżkami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wadliwości i ogólnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, projekty, rozwój nowych produktów i zapewnić związane z tym wsparcie techniczne.

2. Oferta

Próbka lub wycena partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, ustępstwa cenowe, znacznie dla klientów, aby zaoszczędzić koszty.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych pracowników technicznych.

4. Projekt

Zapewnij klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikatów systemowych, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formy, nakładanie, wtykanie i otwartą siatkę stalową kompleksową obsługę, 16 lat profesjonalnego i technicznego poziomu opadów, godne Twojego wyboru i zaufania.

5. Wykonywanie próbek

Specjalizujemy się w wykonywaniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwupanelowe elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Proszę zanotować:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, obraz, który widzisz, może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku i specjalizujemy się we wszelkiego rodzaju wykonywaniu próbek FPC i usługach dostosowywania,  Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasad, formy, nakładanie, wtykanie i inne kompleksowe usługi.

skontaktuj się z nami online lub wyślij nam e-mail,

a my zapewnimy Ci indywidualną obsługę naszego profesjonalnego zespołu sprzedaży.Dziękujemy za poświęcony czas.
