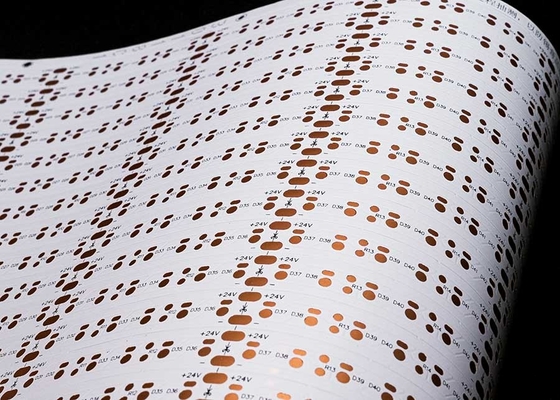

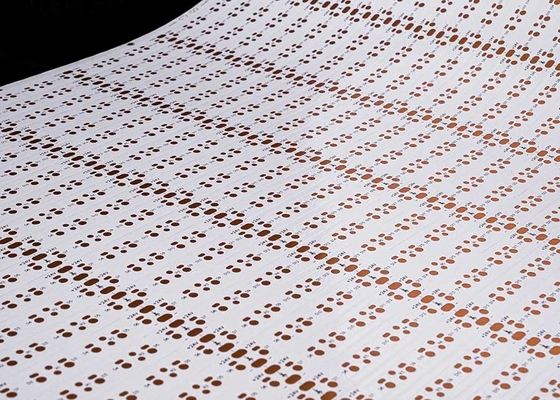

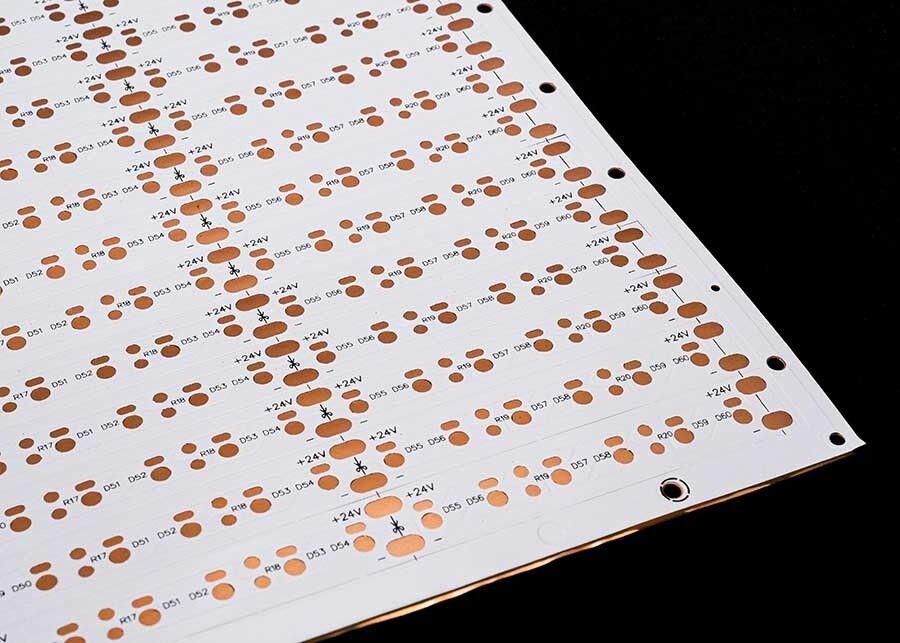

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED

Nazwa marki:	HONGQI
Numer modelu:	HQ30118
MOQ:	500 sztuk
Cena £:	Negocjowalne
Czas dostawy:	8-15 dni roboczych
Warunki płatności:	L/C, D/A, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Orzecznictwo:

UL E477885 IATF16949 GB/T13485

Materiał izolacyjny:

LICZBA PI

Podstawowe materiały:

Miedź

Liczba warstw::

Dwustronne

Grubość warstwy izolacyjnej::

cienki talerz

Technologia przetwarzania:

folia elektrolityczna

Flame Retardant Properties::

Poziom ochrony przeciwpożarowej V0

Grubość płyty:

0,25 mm ± 0,05

Metoda marketingowa:

Sprzedaż bezpośrednia w fabryce

Grubość miedzi::

2 uncje

Obróbka powierzchniowa::

Procesy złota OSP / Immersion / Immersion

Inne usługi:

wsparcie niestandardowych usług

Sztywność mechaniczna::

Elastyczny

Żywica izolacyjna::

Żywica epoksydowa (EP)

pole aplikacji:

Używany w telefonach komórkowych, instrumentach samochodowych i oświetleniu LED, komunikacji, sztucz

Szczegóły pakowania:

Zapakowane w mocne papierowe etui

Możliwość Supply:

100 000 sztuk miesięcznie

Podkreślić:

Elastyczna tablica obwodowa LED

2835 FPCB ze sznurkiem LED

Producent płytek flex

Opis produktu

hurtownia 24V elastyczna płytka drukowana LED z 30 diodami LED dwustronna płytka FPCB

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 0

Opis produktu:

Model produktu:HQ30118

Nazwa produktu: Elastyczna płytka drukowana LED

Cechy produktu:2835-60LED/szt.-10*503-24V

Dwustronna płytka z dwustronną białą folią, czarne znaki, powłoka OSP antyoksydacyjna

Specyfikacje produktu:Elastyczna płytka drukowana LED 2835, 60 diod na sztukę, rozmiar: 10*503mm, dwustronna płytka 24V z białą folią FPCB

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 1

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 3

Parametry projektowe FPC

Główne parametry techniczne:

1. Wymiary:

Precyzyjna FPC: Maksymalny rozmiar to 240x500mm (limit 250x500mm), bez ograniczeń co do minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
Dwustronna precyzyjna płytka FPC może być wybrana spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
Jednowarstwowe zwykłe płytki FPC mogą być wybierane spośród 18um/25um/35um (1oz)/50um;
Dwustronne zwykłe płytki FPC mogą być wybierane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość linii/odstęp między liniami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i zazwyczaj zaleca się stosowanie co najmniej 3mil.

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 4

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 5

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 6

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 7

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 8

Proces obsługi

Konsultacje
16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.
Oferta
Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.
Profesjonalizm
Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.
Projekt
Zapewniamy rozwiązania dla klientów, aby sfinalizować szereg międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoża, okablowanie, projektowanie zasady, formę, łatkę, wtyczkę i otwartą siatkę stalową - kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.
Wytwarzanie próbek
Specjalizujemy się w usługach wytwarzania próbek FPC i niestandardowych, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 9

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 10

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 11

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 12

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 14

Certyfikaty i wyróżnienia

Elastyczna płytka drukowana taśmy LED 2835-60LED/szt. 24V FPCB dwustronna do oświetlenia LED 15

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia, kąta fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług wytwarzania próbek FPC i niestandardowych. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasady, formę, łatkę, wtyczkę i inne kompleksowe usługi.

prosimy o kontakt online lub e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu obsługę jeden na jeden. Dziękujemy za poświęcony czas.
