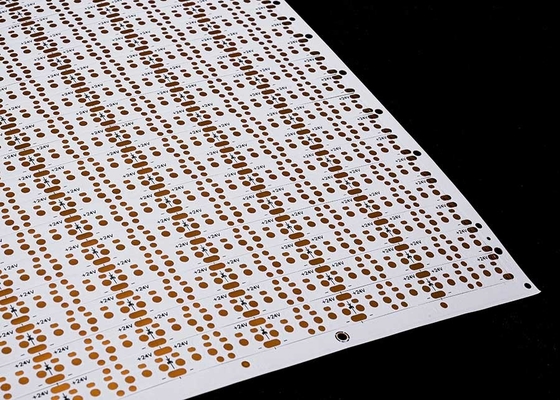

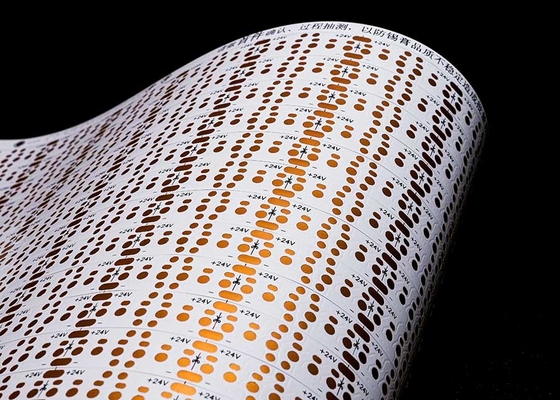

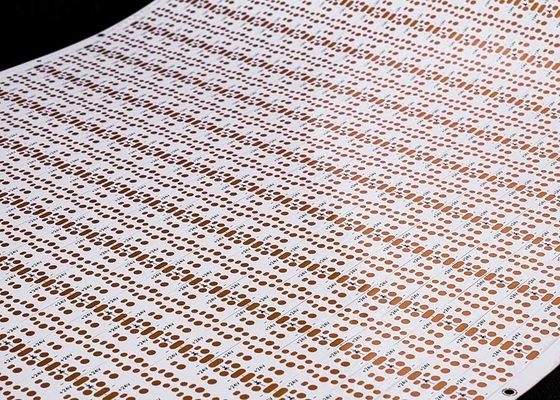

2835 Elastyczna taśma LED z obwodem drukowanym, 120 diod LED, dwuwarstwowa, 24V FPCB

Opis produktu:

Model produktu:HQ30125
Nazwa produktu: Elastyczna płytka obwodu drukowanego LED
Cechy produktu: 2835-120LEDS PCS-10*502.5-24V FPCB

 Płytka dwuwarstwowa z dwustronną białą folią, czarny charakter, OSP, antyoksydant

Specyfikacje produktu: 2835 Elastyczna taśma LED z obwodem drukowanym, 120 diod LED na sztukę, rozmiar: 10*502.5mm, 24V, dwustronna płytka, biała folia FPCB

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), nie ma ograniczeń co do minimalnego rozmiaru. Płytka z materiału w rolce: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na płytce Struktura jednowarstwowa jest prosta i ogólnie stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu z jednowarstwowym FPC, płytki dwustronne mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i tworzą ścieżki przewodzące. Są one ogólnie stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugeruje się użycie żółtego. Żółta folia jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu z żółtą folią i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medyczne i kosmetyczne itp.

4. Grubość folii miedzianej

Precyzyjne opcje dla pojedynczego panelu FPC obejmują 18um (0,5oz) i 35um (1oz);

• Precyzyjna płytka dwuwarstwowa FPC może być wybrana z 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykły pojedynczy panel FPC może wybrać 18um/25um/35um (1oz)/50um;
• Zwykłe płytki dwuwarstwowe FPC mogą być wybierane z 18-25um, 25-25um, 35-35um lub 35-70um.
• 5. Minimalna szerokość ścieżki/odstęp między ścieżkami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i ogólnie zaleca się użycie co najmniej 3mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek obwodów drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, projekty, rozwój nowych produktów i zapewnić związane z tym wsparcie techniczne.

2. Oferta

Próbka lub wycena partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, ustępstwa cenowe, znacznie dla klientów, aby zaoszczędzić koszty.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, na dużą skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych pracowników technicznych.

4. Projekt

Zapewnij klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikatów systemowych, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, wtyczki i otwarte siatki stalowe w jednym miejscu, 16 lat profesjonalnego i technicznego poziomu opadów, godne Twojego wyboru i zaufania.

5. Wykonywanie próbek

Specjalizujemy się w wykonywaniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwupanelowe elastycznych płytek obwodów drukowanych mogą być ukończone w ciągu 5-7 dni.
