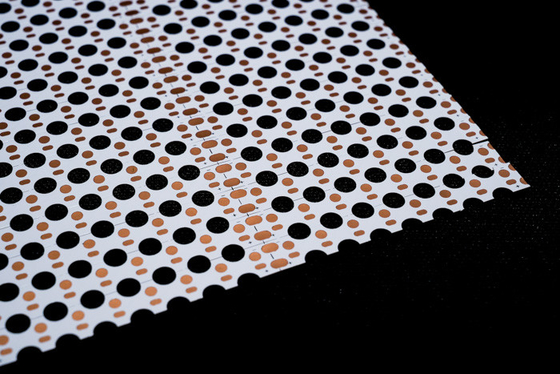

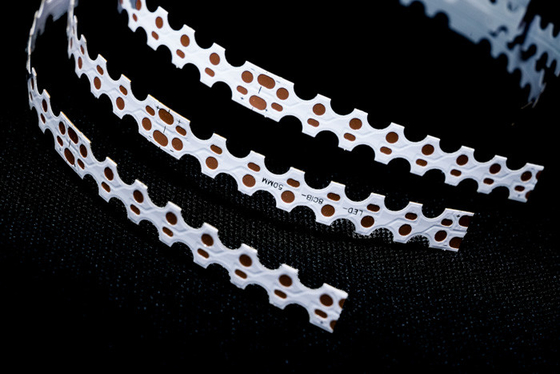

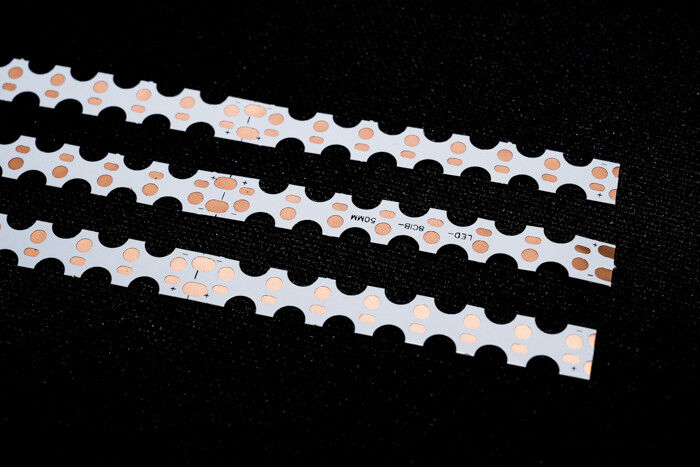

Elastywna płytka drukowana dwustronna z możliwością dostosowania do paska LED typu S z białą płytką

Opis produktu:

Model produktu:HQ008
Nazwa produktu: Płytka FPC typu S
Cechy produktu: Dwustronna płytka, dwustronne pokrycie folią, biała płytka, czarny tekst, antyoksydant OSP

Specyfikacje produktu:

1. Zgodnie z Twoimi potrzebami, dostosujemy różne grubości materiałów i wymagania procesowe dla płytek FPC typu S  oraz innych elastycznych płytek drukowanych LED jednostronnych i dwustronnych.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją.

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240x500 mm (limit 250x500 mm), brak limitu minimalnego rozmiaru. Płytka z rolki: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Struktura płytki jednostronnej jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do FPC jednostronnych, płytki dwustronne mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość

• folii miedzianej
• Opcje dla jednostronnych precyzyjnych FPC obejmują 18 um (0,5 uncji) i 35 um (1 uncja);
• Dwustronne precyzyjne FPC mogą być wybierane spośród 12 um (0,33 uncji), 18 um (0,5 uncji) i 35 um (1 uncji).
• Jednostronne zwykłe FPC mogą być wybierane spośród 18 um/25 um/35 um (1 uncja)/50 um;

Dwustronne zwykłe FPC mogą być wybierane spośród 18-25 um, 25-25 um, 35-35 um lub 35-70 um.

5. Minimalna szerokość linii/odstęp między liniami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3 mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. Projekt

Zapewniamy rozwiązania dla klientów, aby sfinalizować szereg międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w usługach produkcji próbek i dostosowywania FPC, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.
