Jak zaprojektować płytkę PCB?
Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki FPC, elastyczne obwody FPC, płytki drukowane HDI, taśmy LED SMD, taśmy LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne PCB, montaż płytek drukowanych, montaż kart obwodów i tak dalej.

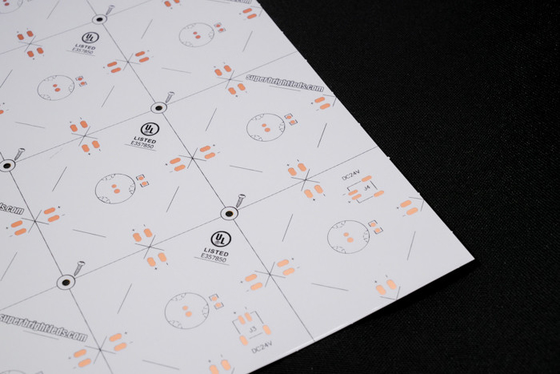

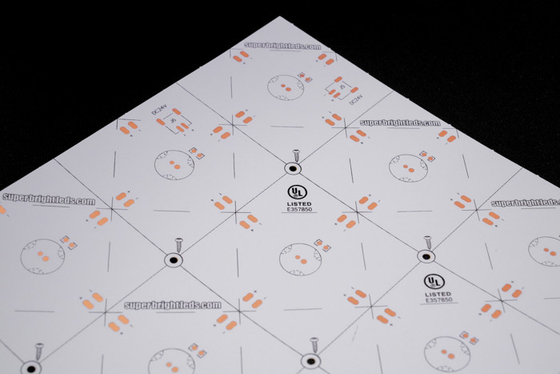

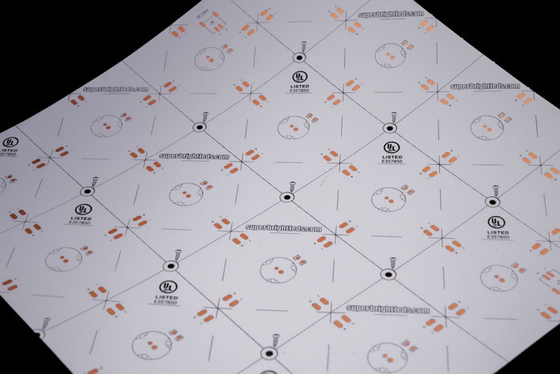

Konfigurowalna taśma LED FPC z montażem dwuwarstwowej płytki drukowanej

Opis produktu:

Model produktu:HQ035
Nazwa produktu: Płytka do paneli świetlnych
Cechy produktu: Dwuwarstwowa płytka obwodów, dwustronna biała folia, czarny tekst, powierzchnia OSP antyoksydacyjna

Specyfikacje produktu:

1. Jesteśmy producentem elastycznych płytek Pcb i FPC, zgodnie z Twoimi potrzebami dostosowujemy różne grubości materiałów i wymagania procesowe Płytka do paneli świetlnych,Taśma LED FPC, precyzyjna FPC, kolorowa taśma LED FPC  i inne elastyczne płytki obwodów LED z pojedynczą, dwustronną i wielowarstwową.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjna FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), a minimalny rozmiar nie jest ograniczony. Płytka z materiału w rolce: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na płytce Struktura jednowarstwowa jest prosta i ogólnie stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu do jednowarstwowych FPC, płytki dwustronne mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i tworzą ścieżki przewodzące. Są one ogólnie stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, Żółta folia jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do folii żółtej i jest często stosowana w produktach, które wymagają odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medyczne i kosmetyczne itp.

4. Grubość folii miedzianej

Precyzyjne opcje pojedynczego panelu FPC obejmują 18um (0,5oz) i 35um (1oz);

• Precyzyjna dwuwarstwowa płytka FPC może być wybrana z 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykły pojedynczy panel FPC może wybrać 18um/25um/35um (1oz)/50um;
• Zwykłe dwuwarstwowe płytki FPC mogą być wybierane z 18-25um, 25-25um, 35-35um lub 35-70um.
• 5. Minimalna szerokość linii/odstęp między liniami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i ogólnie zaleca się użycie co najmniej 3mil.

Proces serwisowy

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek obwodów FPC, aby zapewnić klientom spersonalizowane rozwiązania, projekty, rozwój nowych produktów i zapewnić związane z tym wsparcie techniczne.

2. Oferta

Próbka lub wycena partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, ustępstwa cenowe, znacznie dla klientów, aby zaoszczędzić koszty.

3. Zawód

Nasza firma posiada Niemcy, Japonię, Tajwan i inne regiony zaawansowanego sprzętu i technologii produkcji, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, z ponad 800 pracownikami i 50 starszymi pracownikami technicznymi.

4. Projekt

Zapewnij klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikatów systemowych, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formy, patch, plug-in i otwartą siatkę stalową kompleksową obsługę, 16 lat profesjonalnego i technicznego poziomu opadów, godne Twojego wyboru i zaufania.

5. Wykonywanie próbek

Specjalizujemy się w wykonywaniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwupanelowe elastycznych płytek obwodów mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Proszę zanotować:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, obraz, który widzisz, może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek obwodów z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku i specjalizujemy się we wszelkiego rodzaju wykonywaniu próbek FPC i usługach dostosowywania, Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasad, formy, patch, plug-in i inne kompleksowe usługi.

skontaktuj się z nami online lub wyślij nam e-mail,

a my zapewnimy Ci indywidualną obsługę naszego profesjonalnego zespołu sprzedaży.Dziękujemy za poświęcony czas.
