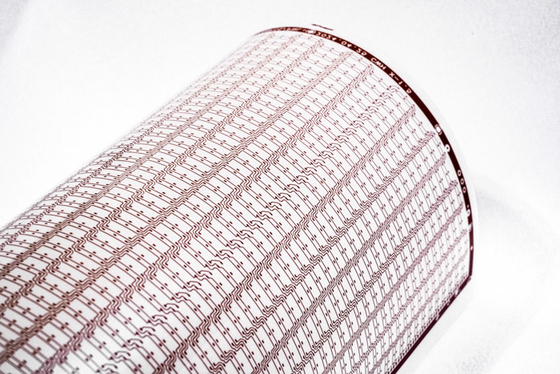

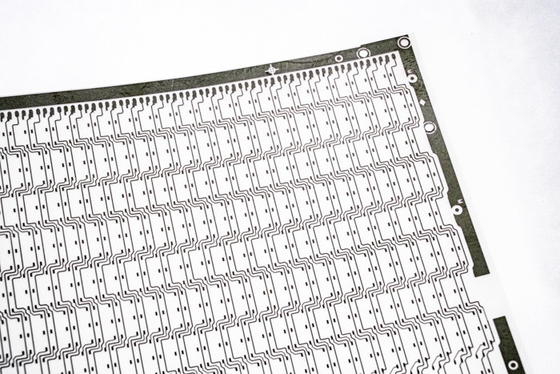

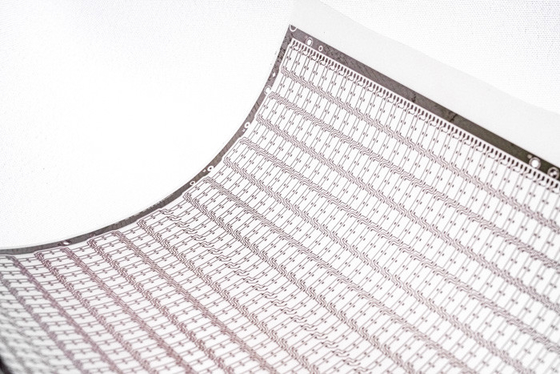

Niestandardowy elastyczny wyświetlacz LED FPC PCB Montaż elektronicznej płytki drukowanej

Opis produktu:

Model produktu:HQ049
Nazwa produktu:Elastyczny wyświetlacz LED FPC
Cechy produktu: Dwustronna płytka drukowana, dwustronna czarna folia, biały tekst, powierzchnia pozłacana

Specyfikacje produktu:

1. Jesteśmy producentem elastycznych płytek PCB i FPC, zgodnie z Twoimi potrzebami dostosowujemy różne grubości materiałów i wymagania procesowe FPC do taśm LED, precyzyjne FPC, kolorowe FPC do taśm LED  i inne elastyczne płytki drukowane LED z pojedynczymi, dwustronnymi i wielowarstwowymi.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją w celu zapewnienia jakości produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1.O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), a minimalny rozmiar nie jest ograniczony. Płyta z materiału w rolce: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na płycie Struktura jednowarstwowa jest prosta i ogólnie stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i tworzą ścieżki przewodzące. Są one ogólnie stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, Żółta folia jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do folii żółtej i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty kosmetyczne medyczne itp.

4. Grubość folii miedzianej

Precyzyjne opcje panelu pojedynczego FPC obejmują 18um (0,5oz) i 35um (1oz);

• Precyzyjna dwuwarstwowa płytka FPC może być wybrana z 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykły panel pojedynczy FPC może wybrać 18um/25um/35um (1oz)/50um;
• Zwykłe dwuwarstwowe płytki FPC można wybrać z 18-25um, 25-25um, 35-35um lub 35-70um.
• 5. Minimalna szerokość linii/odstęp między liniami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i ogólnie zaleca się użycie co najmniej 3mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, projekty, rozwój nowych produktów i zapewnić związane z tym wsparcie techniczne.

2. Oferta

Próbka lub wycena partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, ustępstwa cenowe, w dużym stopniu dla klientów, aby zaoszczędzić koszty.

3. Zawód

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, na skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych pracowników technicznych.

4. Projekt

Zapewnij klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikatów systemowych, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formę, patch, plug-in i otwartą siatkę stalową kompleksową obsługę, 16 lat profesjonalnego i technicznego poziomu opadów, godne Twojego wyboru i zaufania.

5. Wykonywanie próbek

Specjalizujemy się w wykonywaniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwupanelowe elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Proszę zanotować:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, obraz, który widzisz, może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku i specjalizujemy się we wszelkiego rodzaju wykonywaniu próbek FPC i usługach dostosowywania, Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasad, formę, patch, plug-in i inne kompleksowe usługi.

skontaktuj się z nami online lub wyślij nam e-mail,

a my zapewnimy Ci indywidualną obsługę naszego profesjonalnego zespołu sprzedaży.Dziękujemy za poświęcony czas.
