Elastyczna płytka drukowana LED COB taśma LED obwód

Model produktu: HQ056

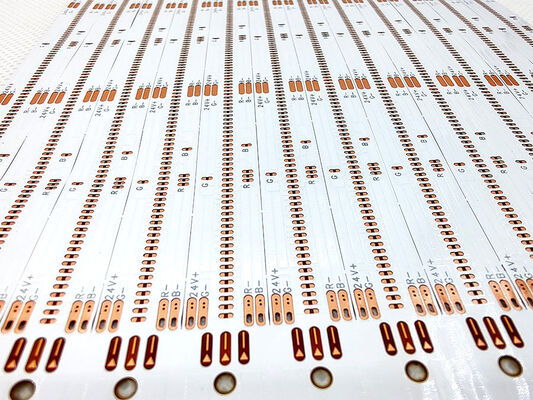

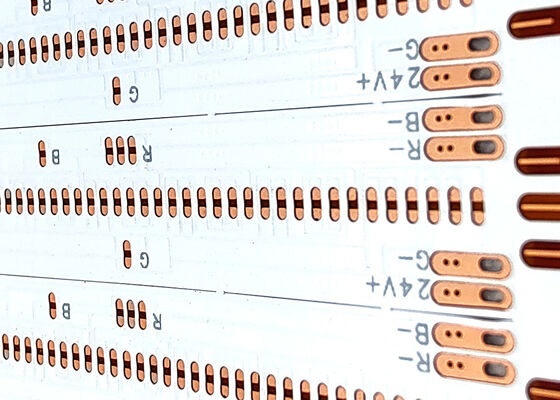

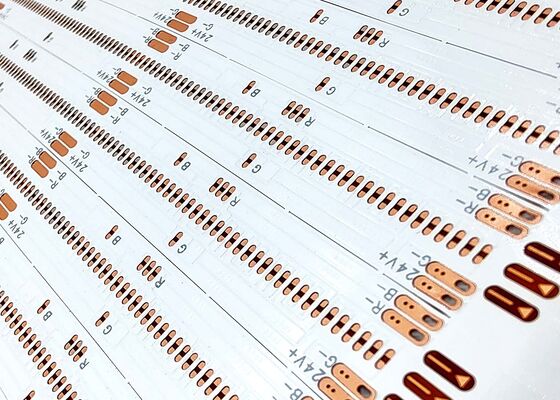

Nazwa produktu: Płytka drukowana taśmy LED COB

Cechy produktu: Dwustronna płytka, dwustronne pokrycie folią, biała płytka, czarny tekst, przeciwutleniacz OSP

• Jesteśmy producentem elastycznych płytek drukowanych i FPC, dostosowujemy grubość materiału i wymagania procesowe do Twoich potrzeb. Płytka drukowana taśmy LED COB o nieskończonej długości, kolorowe FPC taśmy LED i inne elastyczne płytki drukowane LED jedno-, dwustronne i wielowarstwowe.
• Dobra elastyczność i odporność na zginanie
• Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

1. O wymiarach:
   • Precyzyjne FPC: Maksymalny rozmiar to 240x500 mm (limit 250x500 mm), brak ograniczeń co do minimalnego rozmiaru. Płytka rolkowa: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.
2. Liczba warstw na płytce
   • Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
   • W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
3. Kolor maski lutowniczej
   • Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, żółta folia nadaje się do większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.
4. Grubość folii miedzianej
   • Opcje jednowarstwowych precyzyjnych FPC obejmują 18 um (0,5 uncji) i 35 um (1 uncja);
   • Dwustronne precyzyjne FPC można wybrać spośród 12 um (0,33 uncji), 18 um (0,5 uncji) i 35 um (1 uncji).
   • Jednostronne zwykłe FPC mogą wybrać 18 um/25 um/35 um (1 uncja)/50 um;
   • Dwustronne zwykłe FPC można wybrać spośród 18-25 um, 25-25 um, 35-35 um lub 35-70 um.
5. Minimalna szerokość/odstęp linii
   • W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3 mil.

1. Konsultacje

   16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

   Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych techników.

4. Projekt

   Zapewniamy rozwiązania dla klientów, aby sfinalizować szereg międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego osadzania, godne Twojego wyboru i zaufania.

5. Wytwarzanie próbek

   Specjalizujemy się w usługach wytwarzania próbek FPC i niestandardowych, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być wykonane w ciągu 5-7 dni.
