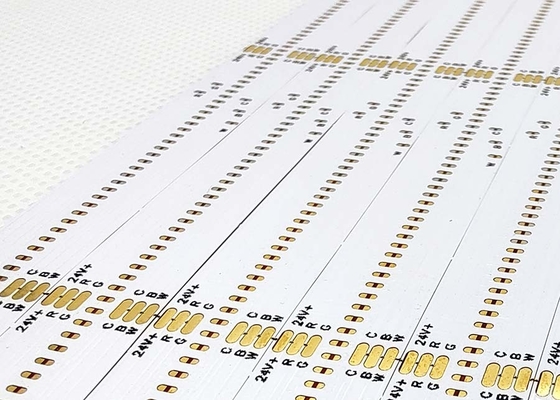

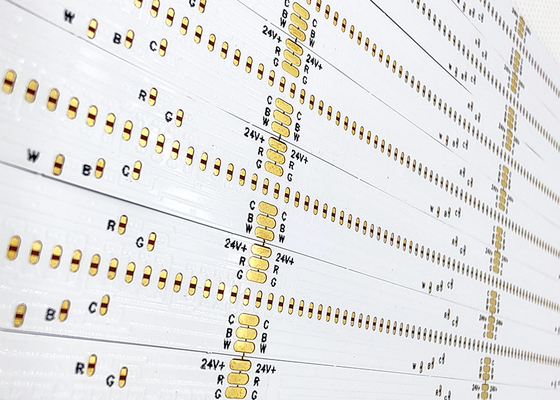

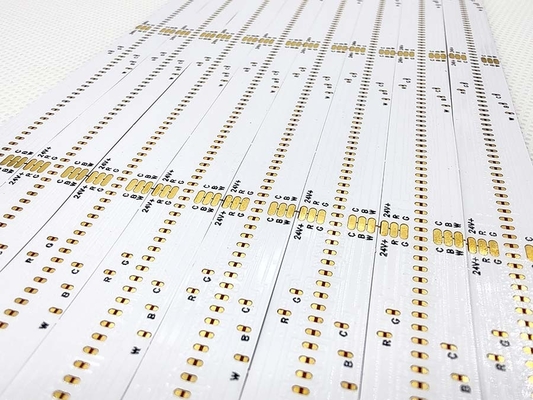

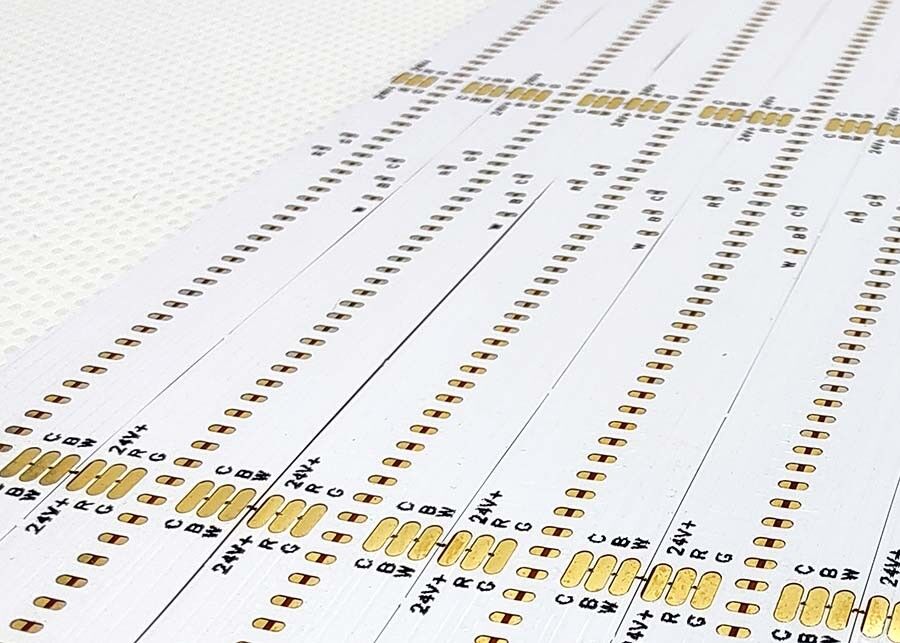

Dwustronna płytka drukowana COB PCB z białym tłem i czarnym tekstem do elastycznej płytki drukowanej LED

Opis produktu:

Model produktu:HQ057
Nazwa produktu:Płytka drukowana taśmy świetlnej COB
Cechy produktu: Dwustronna płytka, dwustronne pokrycie folią, białe tło, czarny tekst, antyoksydant OSP

Specyfikacje produktu:

1. Jesteśmy producentem elastycznych płytek drukowanych i FPC. Dostosowujemy grubość materiału i wymagania procesowe do Twoich potrzeb. Płytka drukowana taśmy świetlnej COB o nieskończonej długości, kolorowe taśmy LED FPC i inne elastyczne płytki drukowane LED z jednostronnym, dwustronnym i wielowarstwowym wykonaniem.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1. O wymiarach:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), brak limitu minimalnego rozmiaru. Płytka z rolki: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Struktura jednowarstwowej płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białego pokrycia w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość

• folii miedzianej
• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronne precyzyjne FPC można wybrać spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykłe jednowarstwowe FPC mogą wybrać 18um/25um/35um (1oz)/50um;

Zwykłe dwustronne FPC można wybrać spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i badaniach oraz rozwoju elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Wycena próbek lub partii tej samej technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. Projekt

Zapewniamy rozwiązania dla klientów, aby sfinalizować szereg międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, wtyki i otwarte sita stalowe jako kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w produkcji próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia, kąta fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach produkcji próbek FPC i usługach dostosowywania. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie swoich wymagań, pomożemy Państwu zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, wtyki i inne kompleksowe usługi.prosimy o kontakt z nami online lub wysłanie wiadomości e-mail,a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę.
