Elastyczny zespół obwodów drukowanych Dwuwarstwowa sprzedaż fabryczna płytek drukowanych

Opis produktu:

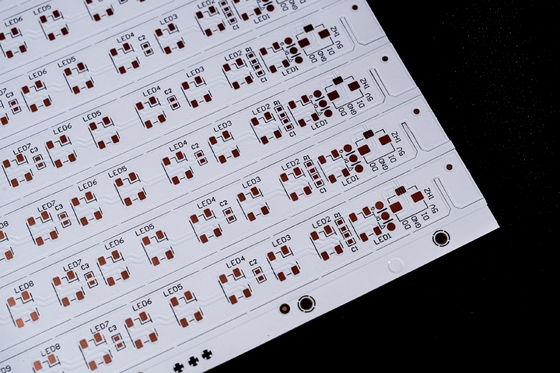

Model produktu:HQ72186
Nazwa produktu:Pasek świetlny LED FPC

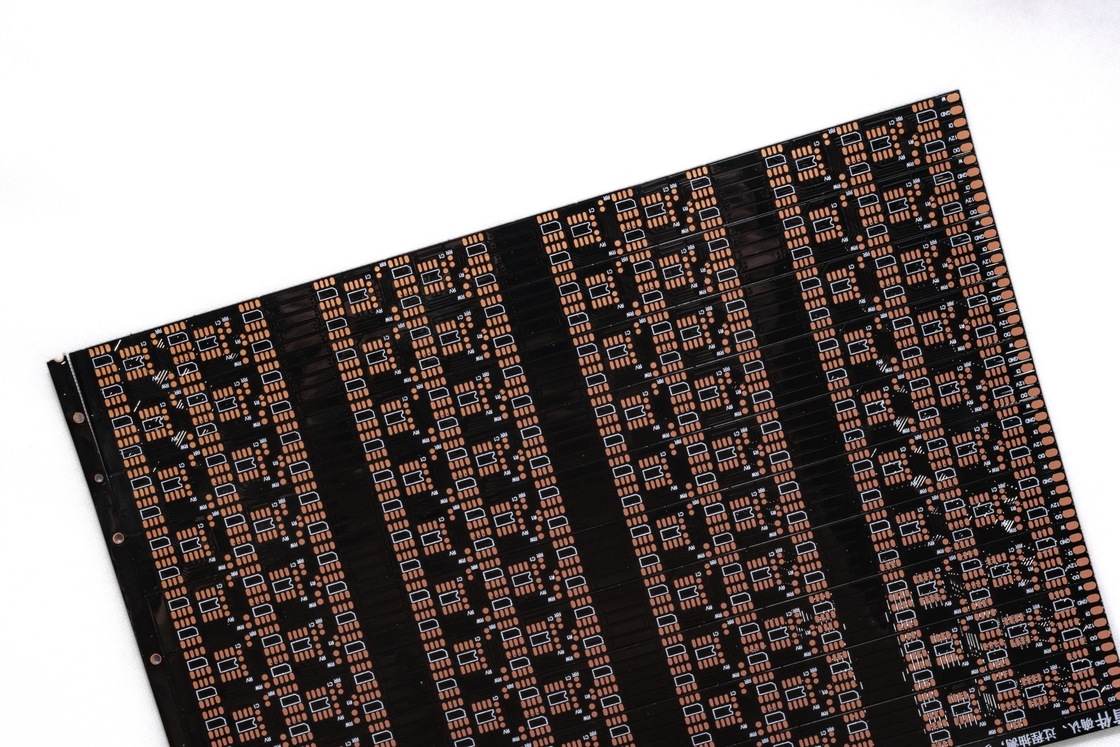

Cechy produktu: Dwuwarstwowa płytka drukowana, dwustronna czarna folia, czarny tekst, powierzchnia przeciwutleniająca OSP

Specyfikacja produktu:

1. Jesteśmy elastycznym producentem płytek drukowanych i FPC, zgodnie z Twoimi potrzebami, aby dostosować różną grubość materiału i wymagania procesowe Taśma świetlna LED FPC, precyzyjna FPC, kolorowa taśma LED FPC i inna elastyczna płytka drukowana LED z pojedynczą, dwustronną i wielowarstwową.
2. Dobra elastyczność i odporność na zginanie
   Fabryka posiada profesjonalny tester zginania, sprawdzający każdą partię materiałów
   Dziesiątki tysięcy testów zginania przed masową produkcją w celu zapewnienia jakości produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1. Informacje o wymiarach:

Precyzja FPC: Maksymalny rozmiar to 240 x 500 mm (limit 250 x 500 mm) i nie ma ograniczeń co do minimalnego rozmiaru. Deska z materiału w rolce: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na planszy

• Jednowarstwowa struktura płytki jest prosta i powszechnie stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach ze stosunkowo prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, płytki dwustronne mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są powszechnie stosowane w telefonach komórkowych, instrumentach motoryzacyjnych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugeruj użycie żółtej folii, która jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do folii żółtej i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, medyczne produkty kosmetyczne itp.

4. Grubość folii miedzianej

• Opcje precyzyjnego pojedynczego panelu FPC obejmują 18um (0,5 uncji) i 35um (1 uncja);
• Precyzyjną dwuwarstwową płytkę FPC można wybrać spośród 12um (0,33 uncji), 18um (0,5 uncji) i 35um (1 uncja).
• Zwykły pojedynczy panel FPC może wybrać 18um/25um/35um (1 uncja)/50um;
• Zwykłe dwuwarstwowe płyty FPC można wybierać spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość linii/odstęp między liniami

W normalnych okolicznościach im mniejsza trudność, tym wyższy wskaźnik defektów i ogólnie zaleca się użycie co najmniej 3 mil.

Proces serwisowy

1.Doradztwo

Od 16 lat koncentrujemy się na projektowaniu elastycznych płytek drukowanych FPC oraz produkcji badawczo-rozwojowej, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2.Oferta

Wycena próbek lub partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, obniżek cenowych, co znacznie pozwala klientom zaoszczędzić koszty.

3.Zawód

Nasza firma ma Niemcy, Japonię, Tajwan i inne regiony zaawansowanego sprzętu i technologii produkcji, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych i zatrudnia ponad 800 pracowników i 50 starszych pracowników technicznych.

4. Projekt

Dostarczaj klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikacji systemów, może zapewnić produkcję podłoża, okablowanie, podstawowy projekt, formy, łatki, wtyczki i otwartą siatkę stalową w jednym miejscu, 16 lat opadów na poziomie profesjonalnym i technicznym, godnych Twojego wyboru i zaufania.

5. Wykonywanie próbek

Specjalizujemy się w tworzeniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, taką jak: próbki elastycznych płytek drukowanych z podwójnym panelem można wykonać w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia i rozdzielczości wyświetlacza wyświetlany obraz może wykazywać pewien stopień aberracji chromatycznej. GongDong HongQi to profesjonalny producent płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i unowocześniane co roku. Specjalizujemy się we wszelkiego rodzaju usługach tworzenia próbek FPC i dostosowywaniu. Jeśli interesują Cię nasze produkty, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, podstawowy projekt, formy, łatki, wtyczki i inne kompleksowe usługi.

skontaktuj się z nami on-line lub wyślij do nas e-mail, a my zapewnimy Ci indywidualną obsługę od naszego profesjonalnego zespołu sprzedaży. Dziękujemy za poświęcony czas.
