Jak zaprojektować płytkę FPC ?

Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, taśmy LED SMD, taśmy LED COB, projektowanie płytek FPC, elastyczne ekrany LED, elektroniczne PCB, montaż płytek drukowanych, montaż kart obwodów, domowe urządzenia do pielęgnacji twarzy i obwody urządzeń do wzrostu włosów i tak dalej.

Opis FPC:

Model FPC:HQ050

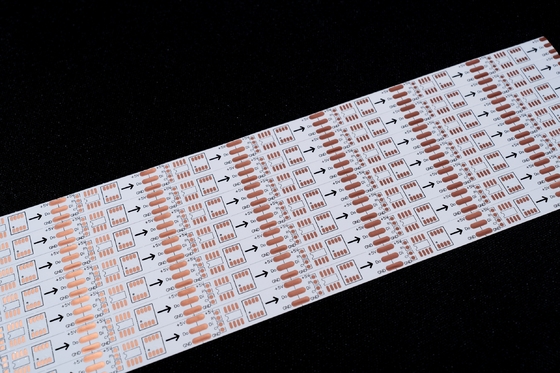

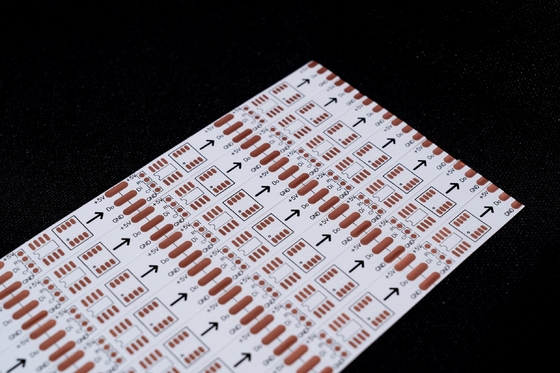

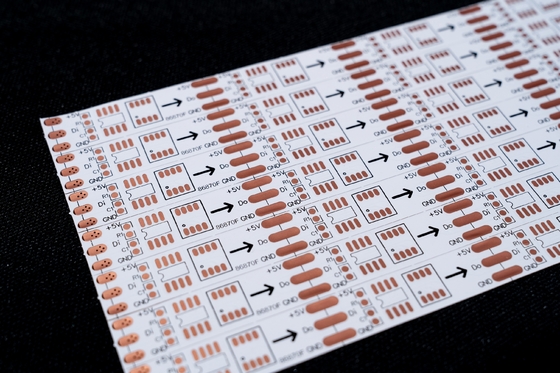

Nazwa FPC: PŁYTKA TAŚMY LED 5050RGB
Cechy FPC: Płytka dwuwarstwowa, dwustronna powłoka filmowa, biała tablica, czarny tekst, antyoksydant OSP

I. Główne parametry techniczne​
(1) Parametry wymiarów​
Maksymalny rozmiar precyzyjnego FPC wynosi 240 mm × 500 mm (z limitem 250 mm × 500 mm), a minimalny rozmiar nie jest ograniczony. W przypadku płytek z materiału w rolkach maksymalna szerokość wynosi 240 mm, a maksymalna długość może sięgać 100 metrów. Ten zakres rozmiarów może zaspokoić potrzeby produkcyjne różnych produktów FPC, w tym płytek taśm LED FPC. Ponieważ płytki taśm LED FPC muszą dostosowywać się do różnych scenariuszy instalacji, mają wysokie wymagania dotyczące elastyczności rozmiaru, a charakterystyka rozmiaru precyzyjnego FPC sprawia, że ​​jest on do tego dobrze dostosowany.​
(2) Liczba warstw płytki​
Płytka jednowarstwowa: Ma prostą strukturę z tylko jedną warstwą folii miedzianej i pojedynczą ścieżką przewodzącą. Ma zastosowanie w dziedzinach o stosunkowo prostych obwodach, takich jak kontrola przemysłowa i instrumenty elektroniczne. W niektórych prostych płytkach taśm LED FPC, jeśli projekt obwodu jest prosty, płytka jednowarstwowa może również spełniać podstawowe wymagania przewodzące.​
Płytka dwuwarstwowa: W porównaniu z FPC jednowarstwowym, płytka dwuwarstwowa zawiera dwie warstwy folii miedzianej. Tworzy złożone ścieżki przewodzące poprzez dodanie przelotek, z wyższą integracją obwodów. Jest szeroko stosowana w produktach takich jak telefony komórkowe i instrumenty samochodowe, a także jest powszechną strukturą dla płytek taśm LED FPC. Ponieważ płytki taśm LED FPC muszą integrować wiele komponentów LED i obwodów sterujących, płytki dwuwarstwowe mogą skuteczniej realizować połączenie obwodów i transmisję sygnału.​
(3) Kolor maski lutowniczej​
Kolory maski lutowniczej FPC obejmują głównie żółty, czarny i biały, każdy odpowiedni dla różnych scenariuszy:​
Żółta maska lutownicza: Ma zastosowanie do większości produktów FPC, takich jak różne produkty kablowe. Dzięki dużej wszechstronności jest szeroko stosowana w konwencjonalnych FPC i niektórych prostych płytkach taśm LED FPC.​
Czarna maska lutownicza: Jest często używana w wysokiej klasy produktach FPC lub tych wymagających absorpcji światła, takich jak elektronika samochodowa, komponenty telefonów komórkowych i płytki taśm LED FPC. W scenariuszach wyświetlania płytek taśm LED FPC, czarna maska lutownicza może zmniejszyć zakłócenia odbicia światła i poprawić efekt wyświetlania.​
Biała maska lutownicza: Ma dodatkową białą powłokę w porównaniu z żółtą, z dobrą wydajnością odbijania światła. Nadaje się do produktów FPC, które wymagają odbicia światła, takich jak oprawy oświetleniowe, wyświetlacze LED i produkty kosmetyczne medyczne. W płytkach taśm LED FPC, jeśli konieczne jest zwiększenie wskaźnika wykorzystania światła LED, biała maska lutownicza jest idealnym wyborem.​
(4) Grubość folii miedzianej​
Wybór grubości folii miedzianej dla różnych typów FPC jest następujący:​
Precyzyjne FPC: W przypadku płytek jednowarstwowych opcjonalne są 18μm (0,5oz) i 35μm (1oz); w przypadku płytek dwuwarstwowych dostępne są 12μm (0,33oz), 18μm (0,5oz) i 35μm (1oz).​
Zwykłe FPC: W przypadku płytek jednowarstwowych można wybrać 18μm, 25μm, 35μm (1oz) i 50μm; w przypadku płytek dwuwarstwowych opcjonalne są 18 - 25μm, 25 - 25μm, 35 - 35μm i 35 - 70μm.​
Płytki taśm LED FPC często wybierają folię miedzianą o grubości 18μm lub 35μm, aby zrównoważyć przewodność i elastyczność. Folia miedziana o grubości 18μm jest odpowiednia dla płytek taśm LED FPC o wysokich wymaganiach dotyczących elastyczności, podczas gdy folia miedziana o grubości 35μm ma więcej zalet w scenariuszach wysokoprądowych.​
(5) Specyfikacje grubości folii miedzianej​
Precyzyjne FPC: Płytki jednowarstwowe mogą wybierać 18μm (0,5oz) i 35μm (1oz); płytki dwuwarstwowe mogą wybierać 12μm (0,33oz), 18μm (0,5oz) i 35μm (1oz).​
Zwykłe FPC: Płytki jednowarstwowe mają opcje 18μm, 25μm, 35μm (1oz) i 50μm; płytki dwuwarstwowe mogą mieć 18 - 25μm, 25 - 25μm, 35 - 35μm i 35 - 70μm.​
Wybór grubości folii miedzianej dla płytek taśm LED FPC powinien uwzględniać obciążenie prądowe i wymagania dotyczące elastyczności. W przypadku płytek taśm LED FPC o niskiej mocy folia miedziana o grubości 18μm może zaspokoić potrzeby; w przypadku tych o dużej mocy, folia miedziana o grubości 35μm i większej może lepiej zapewnić stabilność przewodzenia.​
(6) Minimalna szerokość/odstęp linii​
Im mniejsza szerokość i odstęp linii, tym większa trudność w produkcji FPC i wyższy wskaźnik wad. Ogólnie zaleca się, aby minimalna szerokość/odstęp linii nie był mniejszy niż 3 mil. Ten parametr jest szczególnie krytyczny dla płytek taśm LED FPC. Precyzyjna kontrola szerokości i odstępu linii w płytkach taśm LED FPC bezpośrednio wpływa na ich wydajność przewodzenia i żywotność ze względu na ich gęste obwody.​
II. Proces usług​
(1) Usługi doradcze​
Z 16-letnim doświadczeniem w projektowaniu, badaniach i rozwoju oraz produkcji FPC i płytek taśm LED FPC, możemy zapewnić klientom spersonalizowane rozwiązania, w tym optymalizację rysunków projektowych, wskazówki dotyczące rozwoju nowych produktów i odpowiednie wsparcie techniczne, pomagając klientom rozwiązywać problemy techniczne w zastosowaniu FPC i płytek taśm LED FPC.​
(2) Usługi wyceny​
Zapewniamy wyceny próbek lub zamówień hurtowych FPC i płytek taśm LED FPC o podobnych technologiach i materiałach. Opierając się na zaawansowanej technologii i zoptymalizowanym doborze materiałów, osiągamy przewagę cenową i znacznie obniżamy koszty dla klientów.​
(3) Profesjonalna siła​
Firma jest wyposażona w zaawansowany sprzęt produkcyjny i technologie z Niemiec, Japonii, Tajwanu, Chin i innych regionów, realizując profesjonalną i wielkoskalową produkcję FPC i płytek taśm LED FPC. Fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych pracowników technicznych, zapewniając gwarancję wysokiej jakości produkcji FPC i płytek taśm LED FPC.​
(4) Usługi projektowe​
Możemy zapewnić klientom kompleksowe rozwiązania dla FPC i płytek taśm LED FPC. Przechodząc szereg międzynarodowych certyfikatów systemowych, obejmujemy kompleksowe usługi, takie jak produkcja podłoży, projektowanie okablowania, projektowanie zasad, rozwój form, nakładanie, wtykanie i produkcja siatki stalowej. Z 16-letnim doświadczeniem w zakresie profesjonalnej akumulacji technicznej, zapewniamy niezawodne wsparcie projektowe dla FPC i płytek taśm LED FPC.​
(5) Usługi prototypowania​
Specjalizujemy się w usługach prototypowania i dostosowywania FPC i płytek taśm LED FPC, wyposażonych w przyspieszoną linię produkcyjną. Na przykład prototypy płytek dwuwarstwowych FPC (w tym płytki dwuwarstwowe taśm LED FPC) mogą zostać ukończone w ciągu 5-7 dni.​
Uwaga: Wszystkie zdjęcia na tej stronie internetowej zostały zrobione na miejscu. Ze względu na różnice w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, mogą występować wizualne różnice w kolorach. Jako profesjonalny producent płytek drukowanych z 16-letnią historią w Chinach, GongDong HongQi co roku aktualizuje i ulepsza produkty, takie jak FPC i płytki taśm LED FPC, koncentrując się na różnych usługach prototypowania i dostosowywania FPC. Jeśli potrzebujesz FPC lub płytek taśm LED FPC, możesz poinformować nas o konkretnych wymaganiach, a my zapewnimy profesjonalne rozwiązania i kompleksowe usługi, w tym produkcję podłoży i projektowanie okablowania. Zapraszamy do konsultacji online lub kontaktu z nami przez e-mail, a nasz profesjonalny zespół sprzedaży zapewni Ci indywidualne usługi.​
