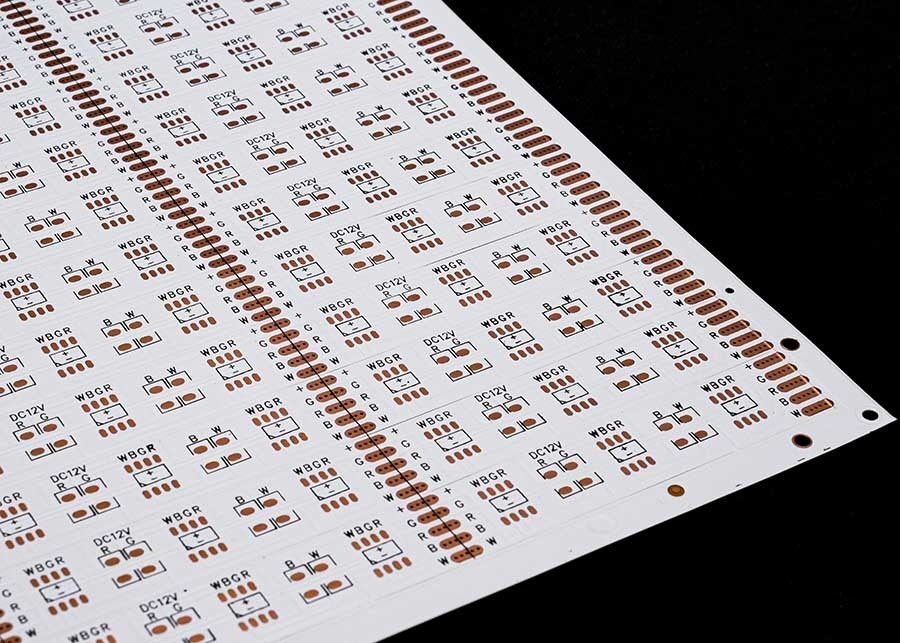

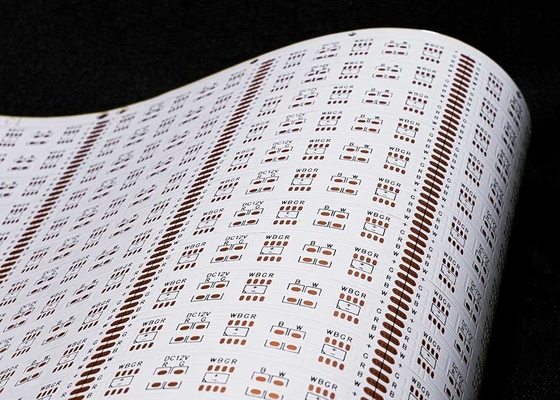

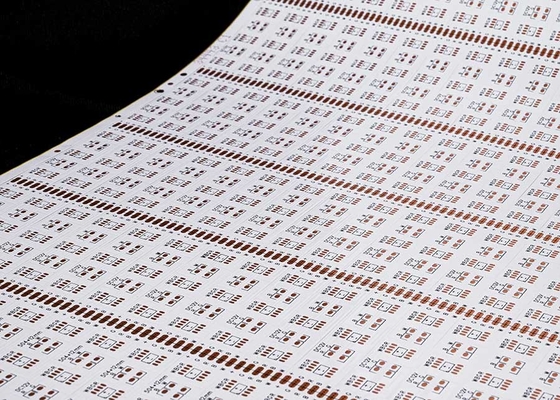

5050 Dwustronna Taśma LED Elastyczna Płytka Drukowana Czarny Znak OSP 24V Płytka LED

Opis produktu:

Model produktu:HQ34443
Nazwa produktu: Elastyczna Płytka Drukowana Taśmy LED
Cechy produktu: Dwustronna płytka z dwustronną białą folią Czarny Znak OSP Antyoksydacyjny

Specyfikacje produktu:5050, 30 diod/szt., Rozmiar: 12*504mm, 24V dwustronna płytka z białą folią FPCB

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), brak limitu minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugeruje się użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość

• folii miedzianej
• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronna płytka precyzyjna FPC może być wybrana spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednowarstwowa płytka zwykła FPC może wybrać 18um/25um/35um (1oz)/50um;

Dwustronne płytki zwykłe FPC mogą być wybrane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych techników.

4. Projekt

Zapewniamy rozwiązania dla klientów do finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoża, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego osadzania poziomu, godne Twojego wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w usługach produkcji próbek i dostosowywania FPC, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być wykonane w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia, kąta fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług produkcji próbek i dostosowywania FPC. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie swoich wymagań, pomożemy Państwu zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.prosimy o kontakt online lub wysłanie wiadomości e-mail,a nasz profesjonalny zespół sprzedaży zapewni Państwu obsługę jeden na jeden.
