Model produktu:HQ30086

Nazwa produktu: Elastyczna Płytka Obwodu Drukowanego LED

Cechy produktu: Dwustronna płytka z dwustronną białą folią, czarne znaki, antyoksydacyjne OSP

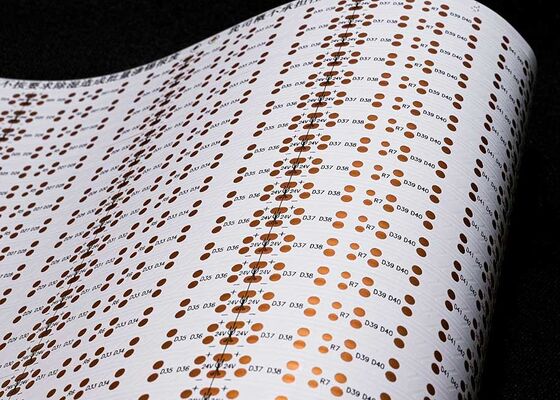

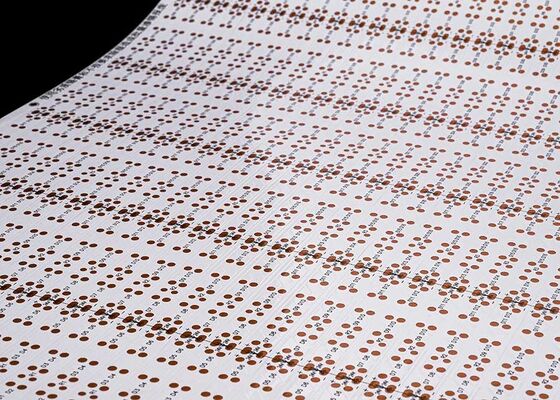

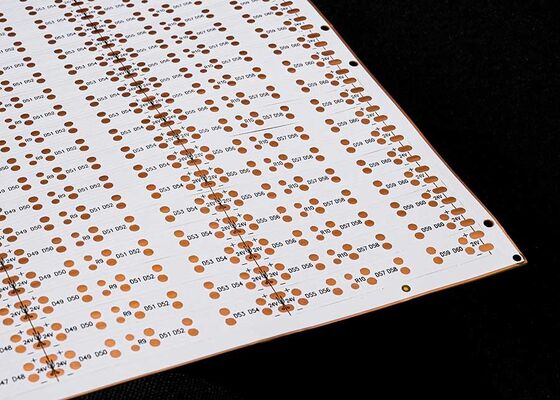

Specyfikacje produktu:Elastyczna Płytka Obwodu Drukowanego LED 3528, 60 diod na sztukę, rozmiar: 8*503mm, 12V dwustronna płytka z białą folią FPCB

Główne parametry techniczne:

1. Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), brak limitu minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronna płytka precyzyjnych FPC może być wybrana spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednowarstwowa płytka zwykłych FPC może wybrać 18um/25um/35um (1oz)/50um;
• Dwustronne płytki zwykłych FPC mogą być wybrane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość linii/odstęp między liniami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3mil.

1. Konsultacje

16 lat skupienia na projektowaniu i badaniach oraz rozwoju produkcji elastycznych płytek obwodów drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników kluczowych.

4. Projekt

Zapewniamy rozwiązania dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoża, okablowanie, projektowanie zasady, formowanie, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej w ramach kompleksowej usługi, 16 lat profesjonalnego i technicznego poziomu akumulacji, godne Twojego wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w usługach produkcji próbek i niestandardowych FPC, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek obwodów drukowanych mogą być wykonane w ciągu 5-7 dni.

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług produkcji próbek i niestandardowych FPC. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasady, formowanie, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.

prosimy o kontakt z nami online lub wysłanie wiadomości e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu obsługę jeden na jeden. Dziękujemy za poświęcony czas.
