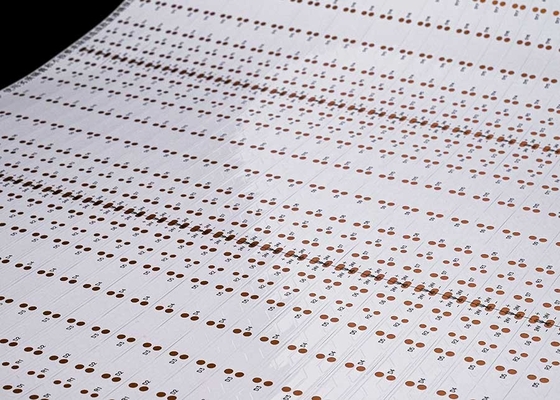

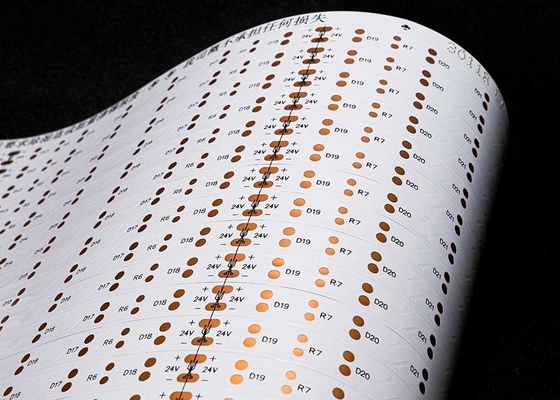

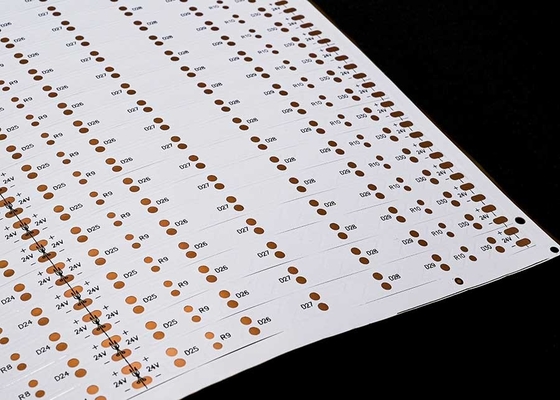

Elastyczna płytka drukowana LED Strip 3528 z 30 diodami LED, 24V, dwustronna płytka FPCB

Opis produktu:

Model produktu:HQ30116
Nazwa produktu: Elastyczna płytka drukowana LED Strip
Cechy produktu: Płytka dwuwarstwowa z dwustronną białą folią, czarny charakter, OSP, antyoksydant

Specyfikacje produktu:Elastyczna płytka drukowana LED Strip 3528, 30 diod LED na sztukę, rozmiar: 8*500mm, 24V, dwustronna płytka, biała folia FPCB

Parametry projektowe FPC

Główne parametry techniczne:

1. O wymiarach:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), brak ograniczeń co do minimalnego rozmiaru. Płytka z materiału w rolce: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce Struktura jednowarstwowa jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu do jednowarstwowych FPC, płytki dwustronne mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i tworzą ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugeruje się użycie żółtego. Żółta folia jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do folii żółtej i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medyczne i kosmetyczne itp.

4. Grubość folii miedzianej

Precyzyjne FPC z pojedynczym panelem: opcje obejmują 18um (0,5oz) i 35um (1oz);

• Precyzyjna płytka dwuwarstwowa FPC może być wybrana z 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykłe FPC z pojedynczym panelem mogą wybrać 18um/25um/35um (1oz)/50um;
• Zwykłe płytki dwuwarstwowe FPC mogą być wybrane z 18-25um, 25-25um, 35-35um lub 35-70um.
• 5. Minimalna szerokość ścieżki/odstęp między ścieżkami

W normalnych warunkach, im mniejsza trudność, tym wyższy wskaźnik wad, i ogólnie zaleca się użycie co najmniej 3 mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, projekty, rozwój nowych produktów i zapewnić związane z tym wsparcie techniczne.

2. Oferta

Próbka lub wycena partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, ustępstwa cenowe, znacznie dla klientów, aby zaoszczędzić koszty.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, na skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych pracowników technicznych.

4. Projekt

Zapewnij klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikatów systemowych, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, wtyczki i otwarte siatki stalowe w jednym miejscu, 16 lat profesjonalnego i technicznego poziomu opadów, godne wyboru i zaufania.

5. Wykonywanie próbek

Specjalizujemy się w wykonywaniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia
