Opis produktu:

Model produktu:HQ30140

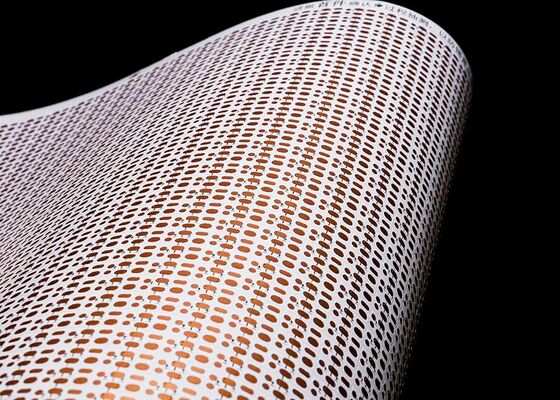

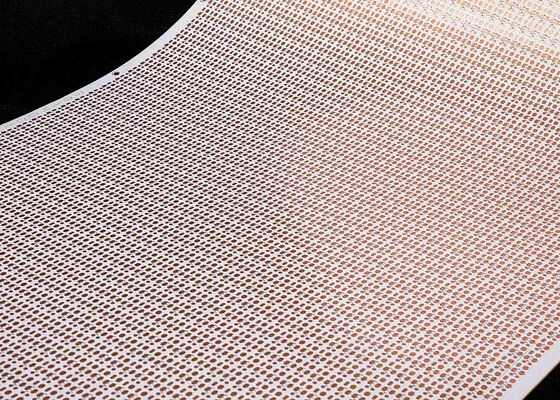

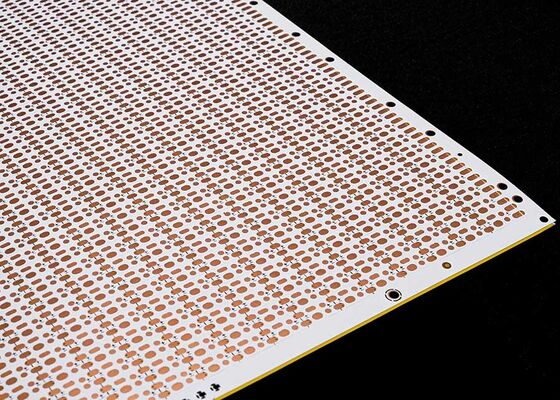

Nazwa produktu: Elastyczny płaski kabel LED

Cechy produktu:2835-60leds/PCS-5*503-5V

Dwuwarstwowa płytka z dwustronną białą folią, czarne znaki, powłoka OSP antyoksydacyjna

Specyfikacje produktu:Elastyczny płaski kabel LED 2835, 60 diod na sztukę, rozmiar: 5*503mm, dwustronna płytka 5V z białą folią FPCB

Parametry projektowe FPC

1. Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240x500mm (limit 250x500mm), brak limitu minimalnego rozmiaru. Płytka z rolki: maksymalna szerokość 240mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwuwarstwowe precyzyjne FPC można wybrać spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednowarstwowe zwykłe FPC mogą wybrać 18um/25um/35um (1oz)/50um;
• Dwuwarstwowe zwykłe FPC można wybrać spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. 1. Konsultacje

   16 lat skupienia na projektowaniu i badaniach oraz rozwoju elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. 2. Oferta

   Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. 3. Profesjonalizm

   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników sztabowych.

4. 4. Projekt

   Zapewniamy rozwiązania dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż przewlekany i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego osadzania poziomu, godne Twojego wyboru i zaufania.

5. 5. Produkcja próbek

   Specjalizujemy się w usługach produkcji próbek i niestandardowych FPC. Firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwuwarstwowych elastycznych płytek drukowanych mogą być wykonane w ciągu 5-7 dni.
