Wykonane na zamówienie dla wszystkich rozmiarów LED Strip Flexible Circuit Board Fit For Led Lighting 12V 24V FPCB

Opis produktu:

Model produktu:HQ30142

Nazwa produktu: Elastyczna tablica obwodowa LED

Cechy produktu: Podwójna tablica z dwustronną białą folią Czarny charakter OSP Antioksydant

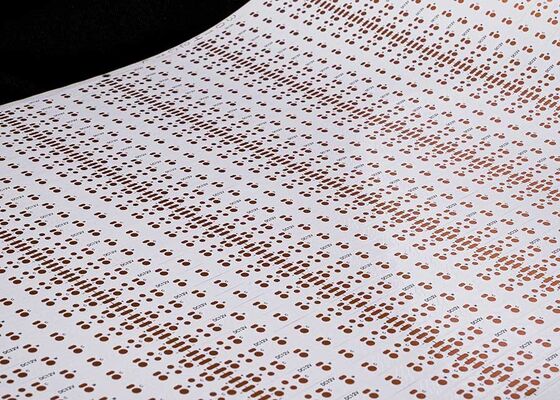

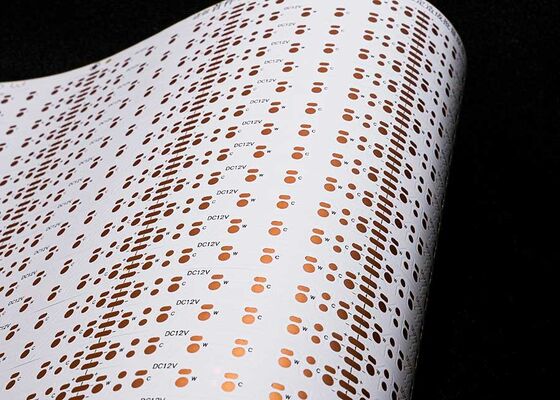

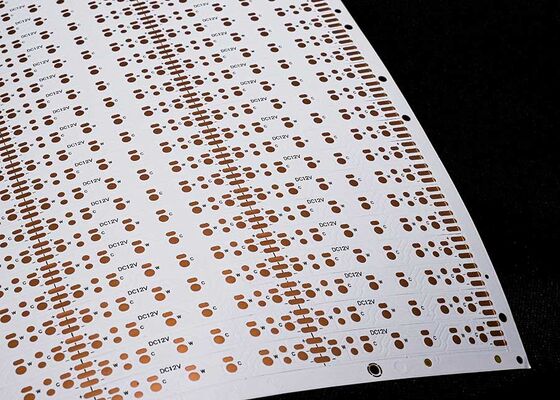

Specyfikacja produktu:2835LED Flexible Strip Circuit Board,60 uderzeń świetlnych na kawałek, rozmiar:8*503mm,12V podwójnie stronne płyty biała folia FPCB

Parametry projektowe FPC

Główne parametry techniczne:

1- Około. Wymiary:

Precyzja FPC: maksymalny rozmiar 240X500mm (granica 250X500mm) i nie ma ograniczenia minimalnego rozmiaru.

2- Numer. z warstwy na tablicy

• Jednostronowa struktura płyty jest prosta i jest powszechnie stosowana w kontroli przemysłowej, instrumentach elektronicznych i innych dziedzinach o stosunkowo prostych obwodowych.
• W porównaniu z jednowarstwowym FPC, płyty dwustronne mają dwie warstwy folii miedzianej, zwiększone przewody i utworzone ścieżki przewodzące.instrumenty motoryzacyjne i inne produkty.

3/ Lutownik. kolor maski

Kolory maski lutowniczej FPC są żółte, czarne i białe.Sugerujemy użycie żółtej,żółta folia jest odpowiednia dla zdecydowanej większości produktów,takich jak różne produkty kablowe.Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub absorbujących światło,takie jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę powłoki białej w porównaniu z żółtą folia i jest często stosowana w produktach wymagających odbicia,takie jak oświetlenie, wyświetlacze LED, produkty kosmetyczne medyczne itp.

4. grubość folii miedzianej

• Precyzyjne opcje pojedynczego panelu FPC obejmują 18um (0,5 oz) i 35um (1 oz);
• Precyzyjna płytka podwójnej warstwy FPC może być wybrana z 12um (0,33 oz), 18um (0,5 oz) i 35um (1 oz).
• Zwykły pojedynczy panel FPC może wybrać 18um/25um/35um (1 oz)/50um;
• Zwykłe płyty podwójnej warstwy FPC można wybrać z 18-25um, 25-25um, 35-35um lub 35-70um.

5Minimalna szerokość linii/rozstaw linii

W normalnych okolicznościach im mniejsza trudność, tym większy wskaźnik wad, a ogólnie zaleca się stosowanie co najmniej 3ml.

Proces obsługi

1. 1- Konsultacje

   16 lat koncentruje się na projektowaniu płyt FPC elastycznych i produkcji badań i rozwoju, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe,rozwój nowych produktów i zapewnienie powiązanego wsparcia technicznego.

2. 2- Oferta.

   Oferta próbki lub serii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, koncesji cenowych, w znacznym stopniu dla klientów, aby zaoszczędzić koszty.

3. 3- Zawód

   Nasza firma ma Niemcy, Japonia, Tajwan i inne regiony zaawansowanego sprzętu i technologii produkcji, profesjonalnej produkcji, skali.z ponad 800 pracownikami i 50 starszym personelem technicznego.

4. 4- Projekt.

   Zapewnienie rozwiązań dla klientów w celu sfinalizowania szeregu międzynarodowych systemów certyfikacji, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formy, płata,usługa typu "one-stop" z siecią stalową z otwartymi oczami, 16 lat profesjonalnego i technicznego poziomu, godne twojego wyboru i zaufania.

5. 5.Pracowanie próbek

   Specjalizujemy się w produkcji próbek FPC i usługach dostosowawczych, firma ma przyspieszoną linię produkcyjną, taką jak: elastyczne płyty obwodowe, próbki podwójnych paneli mogą być zakończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Ze względu na zmiany w oświetleniu i rozdzielczości wyświetlacza, obraz może mieć pewien stopień aberracji chromatycznej.GongDong HongQi to profesjonalny producent płyt obwodowych z 16-letnią historią w ChinachNasze produkty są aktualizowane i ulepszane każdego roku i specjalizujemy się we wszystkich rodzajach FPC próbki i usługi dostosowania, jeśli jesteś zainteresowany naszymi produktami,Proszę powiedzieć nam swoje wymagania., pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasad, kształt, plastry, plug-in i inne usługi typu one-stop.

Proszę skontaktować się z nami online lub e-mail do nas, a my zapewniamy Ci indywidualną obsługę od naszego profesjonalnego zespołu sprzedaży. Dziękuję za poświęcony czas.
