Podwójna warstwa 12V elastyczna tablica obwodowa LED z antyoksydantem OSP do zastosowań FPCB wysokiej jakości

Name: Podwójna warstwa 12V elastyczna tablica obwodowa LED z antyoksydantem OSP do zastosowań FPCB wysokiej jakości
Brand: Guangdong HongQi Advanced Materials Co., Ltd.
SKU: HQ30145
Availability: InStock

Nazwa marki:	HONGQI
Numer modelu:	HQ30145
MOQ:	500 sztuk
Cena £:	Negocjowalne
Czas dostawy:	8-15 dni roboczych
Warunki płatności:	L/C, D/A, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Orzecznictwo:

UL E477885 IATF16949 GB/T13485

Materiał izolacyjny:

LICZBA PI

Szczegóły pakowania:

Zapakowane w mocne papierowe etui

Możliwość Supply:

100 000 sztuk miesięcznie

Podkreślić:

Płyty FPCB dla taśm LED

Płyty FPCB dla LED 2025

Opis produktu

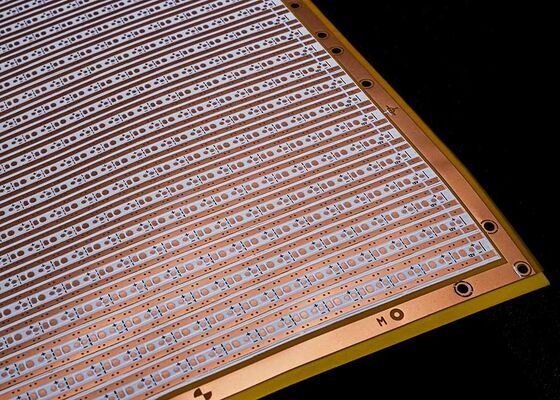

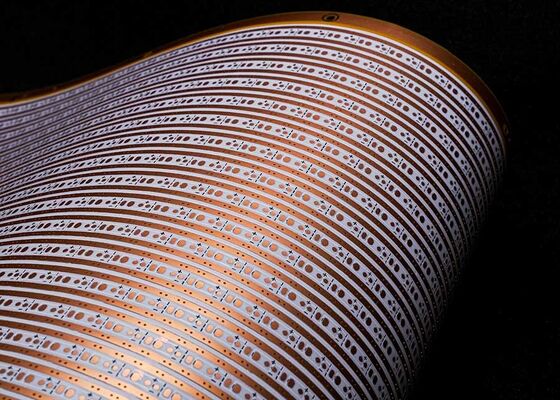

Elastyczna płytka drukowana LED 2025 75 punktów świetlnych Dwustronna płytka FPCB

Podwójna warstwa 12V elastyczna tablica obwodowa LED z antyoksydantem OSP do zastosowań FPCB wysokiej jakości 0

Opis produktu:

Model produktu:HQ30145
Nazwa produktu: Elastyczna płytka drukowana LED
Cechy produktu:2025-75leds/PCS-6.8*501.5-12V
Dwustronna płytka z dwustronną białą folią, czarne znaki, powłoka OSP zapobiegająca utlenianiu
Specyfikacje produktu:2025Elastyczna płytka drukowana LED, 75 punktów świetlnych na sztukę, rozmiar: 6,8*501,5 mm, dwustronna płytka 12V z białą folią FPCB
Podwójna warstwa 12V elastyczna tablica obwodowa LED z antyoksydantem OSP do zastosowań FPCB wysokiej jakości 1

Parametry projektowe FPC

Główne parametry techniczne:

1. Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500 mm (limit 250X500 mm), bez ograniczeń co do minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugeruje się stosowanie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

Opcje jednowarstwowych precyzyjnych FPC obejmują 18 um (0,5 uncji) i 35 um (1 uncja);
Dwustronna płytka precyzyjna FPC może być wybrana spośród 12 um (0,33 uncji), 18 um (0,5 uncji) i 35 um (1 uncji).
Jednowarstwowa płytka zwykła FPC może wybrać 18 um/25 um/35 um (1 uncja)/50 um;
Dwustronne płytki zwykłe FPC mogą być wybrane spośród 18-25 um, 25-25 um, 35-35 um lub 35-70 um.

5. Minimalna szerokość linii/rozstaw linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3 mil.
Podwójna warstwa 12V elastyczna tablica obwodowa LED z antyoksydantem OSP do zastosowań FPCB wysokiej jakości 5

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. Projekt

Zapewniamy rozwiązania dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej jako kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w usługach produkcji próbek i niestandardowych FPC, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Podwójna warstwa 12V elastyczna tablica obwodowa LED z antyoksydantem OSP do zastosowań FPCB wysokiej jakości 10

Certyfikaty i wyróżnienia

Podwójna warstwa 12V elastyczna tablica obwodowa LED z antyoksydantem OSP do zastosowań FPCB wysokiej jakości 16

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług produkcji próbek i niestandardowych FPC. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.
prosimy o kontakt z nami online lub wysłanie wiadomości e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę. Dziękujemy za poświęcony czas.
