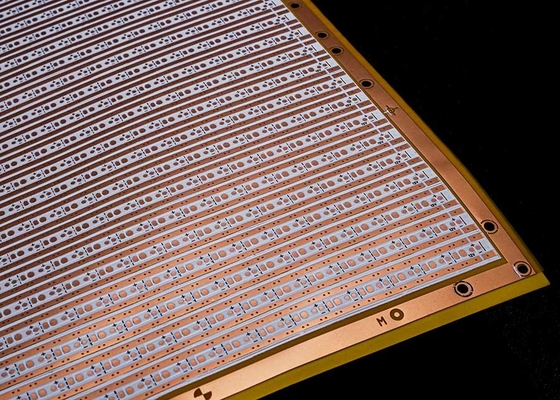

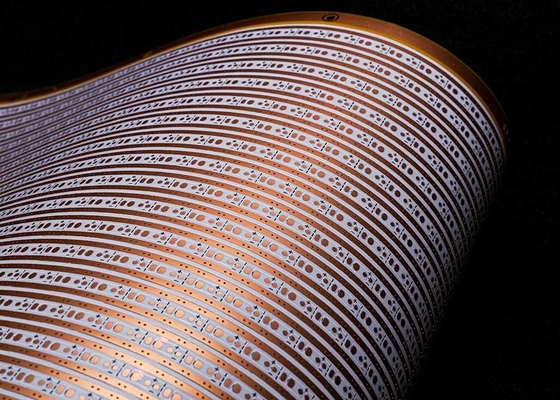

2025 Elastyczna płytka obwodu LED Strip 75 diod LED Dwustronna płytka FPCB

Opis produktu:

Model produktu:HQ30145
Nazwa produktu: Elastyczna płytka obwodu LED Strip
Cechy produktu:2025-75 diod LED/SZT.-6.8*501.5-12V

Dwustronna płytka z dwustronną białą folią Czarny charakter OSP Antykorozyjny

Specyfikacje produktu: 2025Elastyczna płytka obwodu LED Strip, 75 diod LED na sztukę, rozmiar: 6.8*501.5mm, 12V dwustronna płytka biała folia FPCB

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), a minimalny rozmiar nie jest ograniczony. Płyta z materiału w rolce: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na płytce Struktura jednowarstwowa jest prosta i ogólnie stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu z jednowarstwowym FPC, płytki dwustronne mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i tworzą ścieżki przewodzące. Są one ogólnie stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugeruje się użycie żółtego, Żółta folia jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu z folią żółtą i jest często stosowana w produktach, które wymagają odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty kosmetyczne medyczne itp.

4. Grubość folii miedzianej

Precyzyjne opcje panelu pojedynczego FPC obejmują 18um (0.5oz) i 35um (1oz);

• Precyzyjna dwuwarstwowa płytka FPC może być wybrana z 12um (0.33oz), 18um (0.5oz) i 35um (1oz).
• Zwykły panel pojedynczy FPC może wybrać 18um/25um/35um (1oz)/50um;
• Zwykłe dwuwarstwowe płytki FPC mogą być wybrane z 18-25um, 25-25um, 35-35um lub 35-70um.
• 5. Minimalna szerokość ścieżki/odstęp między ścieżkami

W normalnych warunkach, im mniejsza trudność, tym wyższy wskaźnik wadliwości i ogólnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek obwodów FPC, aby zapewnić klientom spersonalizowane rozwiązania, projekty, rozwój nowych produktów i zapewnić związane z tym wsparcie techniczne.

2. Oferta

Próbka lub wycena partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, ustępstwa cenowe, znacznie dla klientów, aby zaoszczędzić koszty.

3. Zawód

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, na skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych pracowników technicznych.

4. Projekt

Zapewnij klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikatów systemowych, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formę, patch, wtyczkę i otwartą siatkę stalową kompleksową obsługę, 16 lat profesjonalnego i technicznego poziomu opadów, godne wyboru i zaufania.

5. Wykonywanie próbek

Specjalizujemy się w wykonywaniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwupanelowe elastycznych płytek obwodów mogą być ukończone w ciągu 5-7 dni.
