Jak zaprojektować płytkę PCB?

Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych, płytki drukowane do domowych masek kosmetycznych i urządzeń do wzrostu włosów i tak dalej.

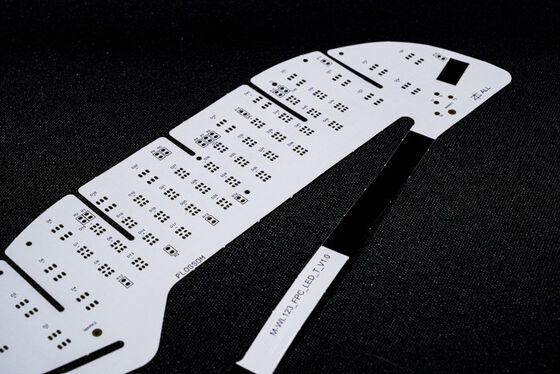

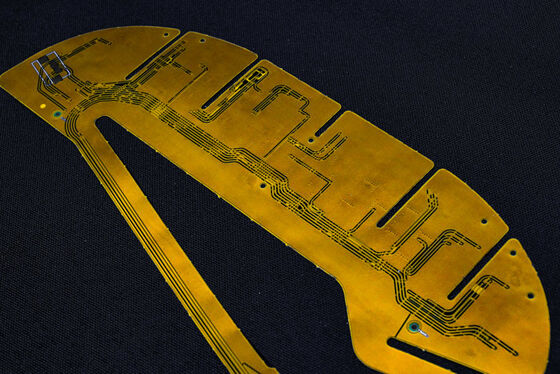

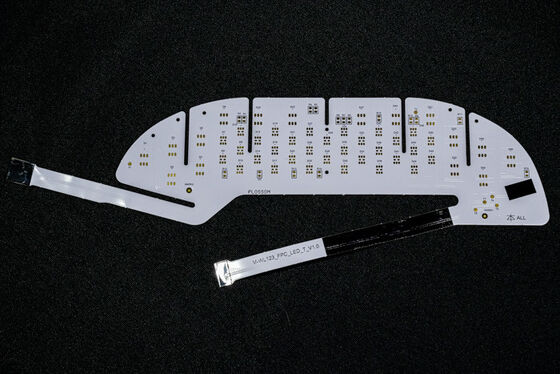

Niestandardowa płytka drukowana do maski kosmetycznej, urządzenie do fotonowej terapii FPC z dwuwarstwową płytką

Opis produktu:

Model produktu: HQ017

Nazwa produktu: FPC do urządzenia fotonowego / płytka drukowana do maski LED

Cechy produktu: Dwustronna płytka, dwustronne powlekanie folią, biała płytka, czarny tekst, antyoksydant OSP

Specyfikacje produktu:

• Dostosuj do swoich potrzeb różne grubości materiału i wymagania procesowe dla elastycznych płytek drukowanych LED do masek, elastycznych płytek LED jedno- i dwustronnych wielowarstwowych.
• Dobra elastyczność i odporność na zginanie

  Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi dziesiątki tysięcy testów zginania przed masową produkcją

Parametry projektowe FPC

Główne parametry techniczne:

1. O wymiarach:

• Precyzyjne FPC: Maksymalny rozmiar to 240x500mm (limit 250x500mm), brak limitu minimalnego rozmiaru. Płytka rolkowa: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor soldermaski

• Kolory soldermaski FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronna płytka precyzyjna FPC może być wybrana spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednostronna płytka zwykła FPC może wybrać 18um/25um/35um (1oz)/50um;
• Dwustronne płytki zwykłe FPC mogą być wybierane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość linii/odstęp między liniami

• W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3mil.

Proces usług

1. Konsultacje

   16 lat skupienia na projektowaniu i badaniach oraz rozwoju elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

   Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie dla klientów w celu oszczędności kosztów.

3. Profesjonalizm

   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników szkieletowych.

4. Projekt

   Zapewniamy klientom rozwiązania do finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, łatki, wtyczki i otwarte siatki stalowe jako kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.

5. Wykonywanie próbek

   Specjalizujemy się w usługach wykonywania próbek i dostosowywania FPC, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych płytek drukowanych mogą być wykonane w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia, kąta fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług wykonywania próbek i dostosowywania FPC. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci dostarczyć profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, łatki, wtyczki i inne kompleksowe usługi.

prosimy o kontakt online lub e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu obsługę jeden na jeden. Dziękujemy za poświęcony czas.
