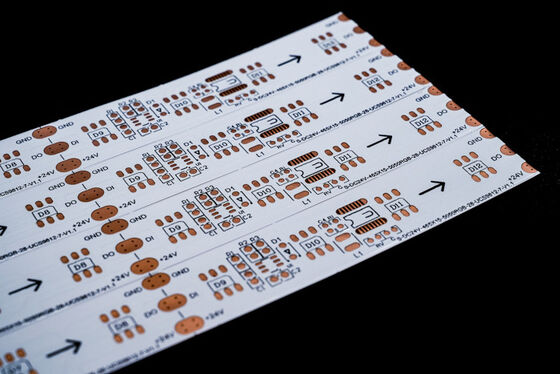

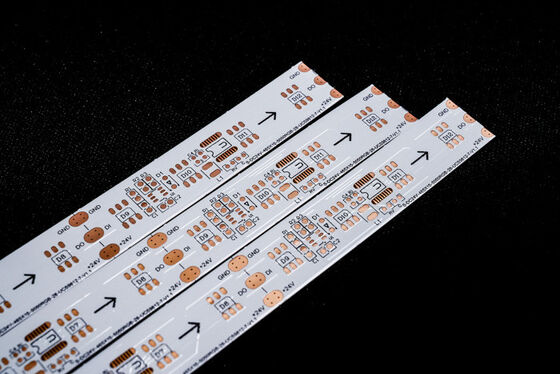

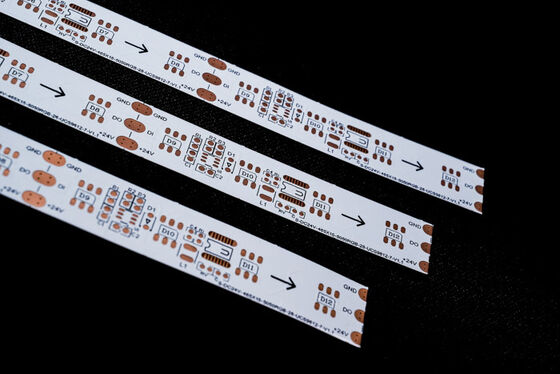

Elastywna płytka drukowana FPC do taśmy LED, dwuwarstwowa, dwustronnie pokryta folią, biała płytka

Opis produktu:

Model produktu:HQ011
Nazwa produktu: Kolorowa taśma LED FPC
Cechy produktu: Dwuwarstwowa płytka, dwustronne pokrycie folią, biała płytka, czarny tekst, antyoksydant OSP

Specyfikacje produktu:

1. Zgodnie z Państwa potrzebami, dostosowujemy różne grubości materiałów i wymagania procesowe dla kolorowych taśm LED FPC i innych elastycznych płytek drukowanych LED, jednostronnych i dwustronnych.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi dziesiątki tysięcy testów zginania przed masową produkcją.

Parametry projektowe FPC

Główne parametry techniczne:

1. Informacje o wymiarach:

Precyzyjne FPC: Maksymalny rozmiar to 240x500 mm (limit 250x500 mm), bez ograniczeń co do minimalnego rozmiaru. Płytka z materiału w rolce: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białego pokrycia w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18 um (0,5 uncji) i 35 um (1 uncja);
• Dwuwarstwowe precyzyjne FPC można wybrać spośród 12 um (0,33 uncji), 18 um (0,5 uncji) i 35 um (1 uncji).
• Jednowarstwowe zwykłe FPC mogą wybrać 18 um/25 um/35 um (1 uncja)/50 um;
• Dwuwarstwowe zwykłe FPC można wybrać spośród 18-25 um, 25-25 um, 35-35 um lub 35-70 um.

5. Minimalna szerokość linii/odstęp między liniami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i ogólnie zaleca się stosowanie co najmniej 3 mil.

Proces obsługi

1. Konsultacje

   16 lat skupienia na projektowaniu i badaniach oraz rozwoju elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

   Wycena próbek lub partii tej samej technologii, materiałów, zaawansowanej technologii, koncesji cenowych, co znacznie pozwala klientom zaoszczędzić koszty.

3. Profesjonalizm

   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. Projekt

   Zapewniamy klientom rozwiązania do finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Państwa wyboru i zaufania.

5. Wykonywanie próbek

   Specjalizujemy się w usługach wykonywania próbek i niestandardowych FPC. Firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwupanelowych elastycznych płytek drukowanych mogą być wykonane w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług wykonywania próbek i niestandardowych FPC. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie swoich wymagań, a pomożemy Państwu zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.

prosimy o kontakt online lub wysłanie wiadomości e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę. Dziękujemy za poświęcony czas.
