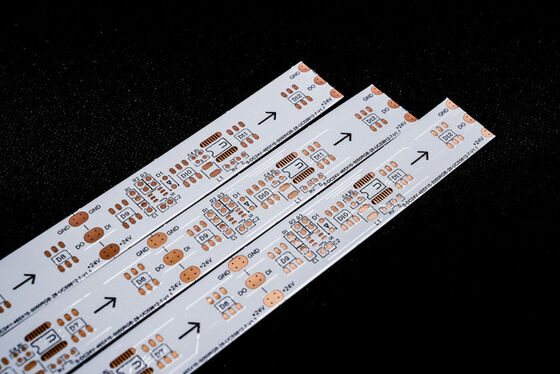

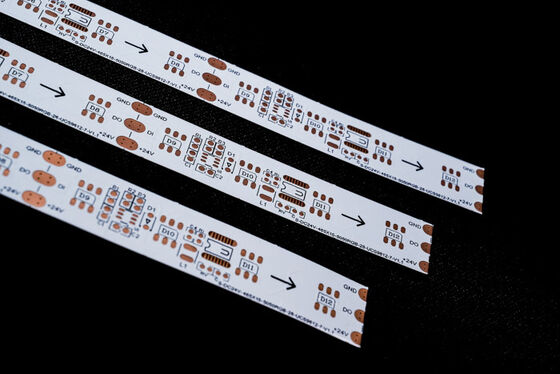

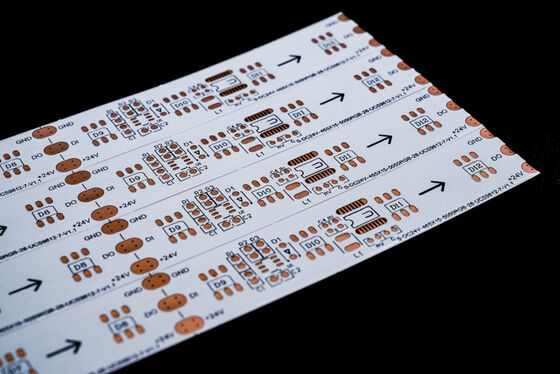

Elastywna płytka drukowana do taśmy LED, dwuwarstwowa, dwustronnie pokryta folią, biała płytka

Opis produktu:

Model produktu:HQ011
Nazwa produktu: Kolorowa elastyczna płytka drukowana do taśmy LED
Cechy produktu: Dwuwarstwowa płytka, dwustronnie pokryta folią, biała płytka, czarny tekst, antyoksydant OSP

Specyfikacje produktu:

1. Dostosowanie różnych grubości materiałów i wymagań procesowych do Twoich potrzeb Kolorowa elastyczna płytka drukowana do taśmy LED  i inne elastyczne płytki drukowane LED jednostronne i dwustronne.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją.

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240x500 mm (limit 250x500 mm), brak ograniczeń co do minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

Opcje jednowarstwowych precyzyjnych FPC obejmują 18 um (0,5 uncji) i 35 um (1 uncja);

• Dwuwarstwowa płytka precyzyjna FPC może być wybrana spośród 12 um (0,33 uncji), 18 um (0,5 uncji) i 35 um (1 uncji).
• Jednowarstwowa płytka zwykła FPC może wybrać 18 um/25 um/35 um (1 uncja)/50 um;
• Dwuwarstwowe płytki zwykłe FPC mogą być wybrane spośród 18-25 um, 25-25 um, 35-35 um lub 35-70 um.
• 5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3 mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. Projekt

Zapewniamy rozwiązania dla klientów do finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w produkcji próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwupanelowych elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia, kąta fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach produkcji próbek FPC i usługach dostosowywania. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie nam swoich wymagań, pomożemy Państwu zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.

prosimy o kontakt online lub wysłanie wiadomości e-mail,

a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę.Dziękujemy za poświęcony czas.
