Jak zaprojektować płytkę PCB?
Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne płytki PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych, obwody drukowane do domowych urządzeń do masek kosmetycznych i urządzeń do wzrostu włosów i tak dalej.

Opis produktu:
Model produktu: HQ027

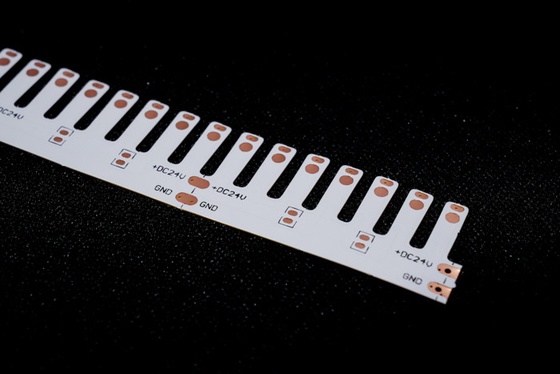

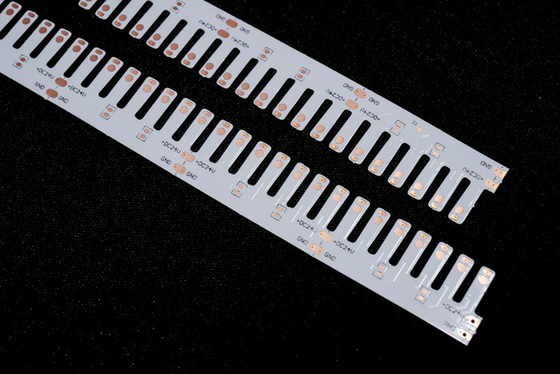

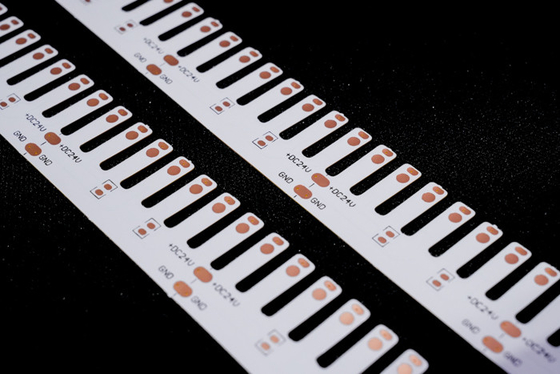

Nazwa produktu: Pasek LED FPC
Cechy produktu: Dwustronna płytka drukowana, dwustronna biała folia, biały tekst, powierzchnia OSP antyoksydacyjna

Specyfikacje produktu:
1. Jesteśmy producentem elastycznych płytek drukowanych i FPC, zgodnie z Państwa potrzebami możemy dostosować elastyczne paski LED FPC o różnej grubości materiału i wymaganiach procesowych, precyzyjne FPC, kolorowe paski LED FPC i inne elastyczne obwody drukowane LED z pojedynczą, dwustronną i wielowarstwową.
2. Dobra elastyczność i odporność na zginanie
Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi
Dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektowe FPC
Główne parametry techniczne:
1. Wymiary:
Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), brak ograniczeń co do minimalnego rozmiaru. Płyta z materiału rolkowego: maksymalna szerokość 240, maksymalna długość 100 metrów.
2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej
Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.
4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronne precyzyjne FPC można wybrać spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednowarstwowe zwykłe FPC mogą wybrać 18um/25um/35um (1oz)/50um;
• Dwustronne zwykłe FPC można wybrać spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość linii/odstęp między liniami
W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. Konsultacje

   16 lat skupienia na projektowaniu i produkcji elastycznych obwodów drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

   Wykonanie próbek lub partii o tym samym typie technologii, materiałów, zaawansowanej technologii, korzystnych cenach, co znacznie obniża koszty dla klientów.

3. Profesjonalizm

   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych techników.

4. Projekt

   Zapewniamy klientom rozwiązania do finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Państwa wyboru i zaufania.

5. Wykonanie próbek

   Specjalizujemy się w usługach produkcji próbek FPC i niestandardowych, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych obwodów drukowanych mogą być wykonane w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:
Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług produkcji próbek FPC i niestandardowych. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie swoich wymagań, a pomożemy Państwu zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.
Prosimy o kontakt online lub e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę. Dziękujemy za poświęcony czas.
