Jak zaprojektować płytkę PCB?
Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany wyświetlaczy LED, elektroniczne płytki PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych, płytki drukowane do domowych przyrządów kosmetycznych do twarzy i urządzeń do wzrostu włosów i tak dalej.

Opis produktu:
Model produktu:HQ027

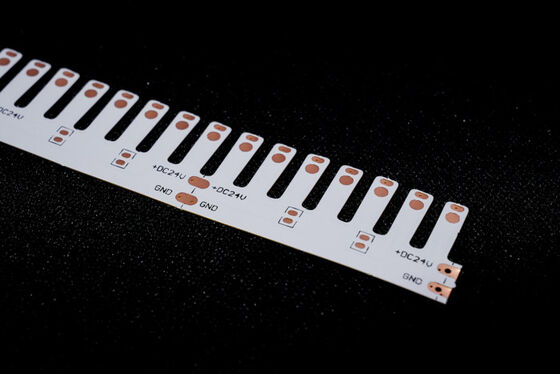

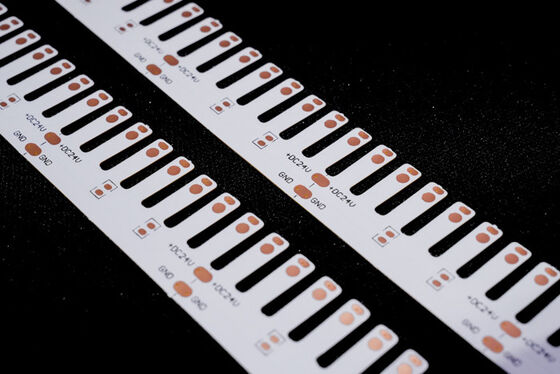

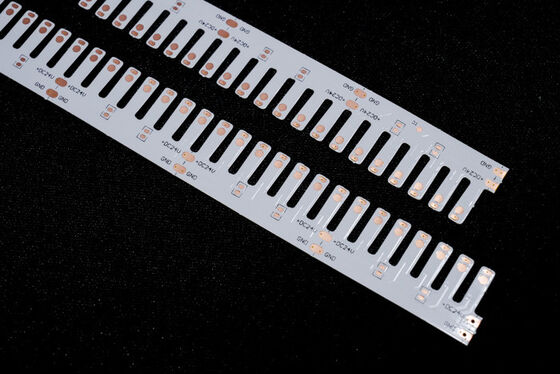

Nazwa produktu:Taśma LED FPC
Cechy produktu:Dwustronna płytka drukowana, dwustronna biała folia, biały tekst, powierzchnia OSP antyoksydacyjna

Specyfikacje produktu:
1. Jesteśmy producentem elastycznych płytek drukowanych i FPC, zgodnie z Twoimi potrzebami możemy dostosować różne grubości materiałów i wymagania procesowe dla taśm LED FPC, precyzyjnych FPC, kolorowych taśm LED FPC i innych elastycznych płytek drukowanych LED z pojedynczą, dwustronną i wielowarstwową strukturą.
2. Dobra elastyczność i odporność na zginanie
Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi
Dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektowe FPC
Główne parametry techniczne:
1. Wymiary:
Precyzyjne FPC: Maksymalny rozmiar to 240x500 mm (limit 250x500 mm), brak ograniczeń co do minimalnego rozmiaru. Płytka rolkowa: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.
2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej
Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.
4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18 µm (0,5 uncji) i 35 µm (1 uncja);
• Dwustronne precyzyjne FPC można wybrać spośród 12 µm (0,33 uncji), 18 µm (0,5 uncji) i 35 µm (1 uncja).
• Zwykłe jednowarstwowe FPC można wybrać spośród 18 µm/25 µm/35 µm (1 uncja)/50 µm;
• Zwykłe dwustronne FPC można wybrać spośród 18-25 µm, 25-25 µm, 35-35 µm lub 35-70 µm.

5. Minimalna szerokość linii/odstęp między liniami
W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3 mil.

Proces usług

1. Konsultacje

   16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić wsparcie techniczne.

2. Oferta

   Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych techników.

4. Projektowanie

   Zapewniamy rozwiązania dla klientów, aby sfinalizować szereg międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoża, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, wtykanie i otwarcie siatki stalowej, kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu akumulacji, godne Twojego wyboru i zaufania.

5. Wytwarzanie próbek

   Specjalizujemy się w usługach wytwarzania próbek FPC i dostosowywania. Firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być wykonane w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:
Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług wytwarzania próbek FPC i dostosowywania. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci dostarczyć profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, wtykanie i inne kompleksowe usługi.
prosimy o kontakt online lub e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę. Dziękujemy za poświęcony czas.
