Niestandardowe diody LED FPC Projekt i produkcja elastycznej płytki drukowanej do LED

Opis produktu:

Model produktu:HQ031

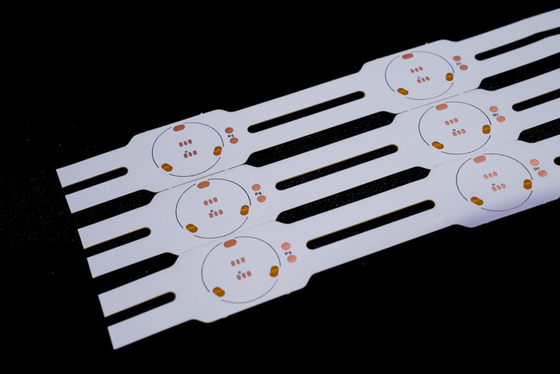

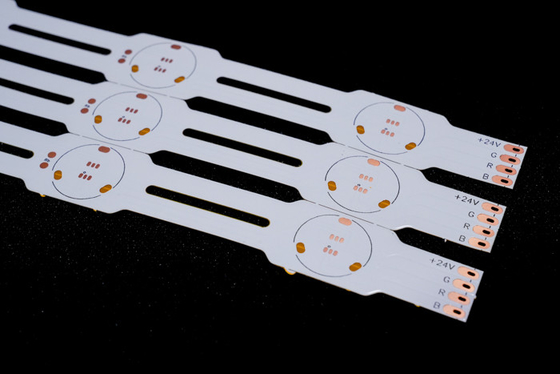

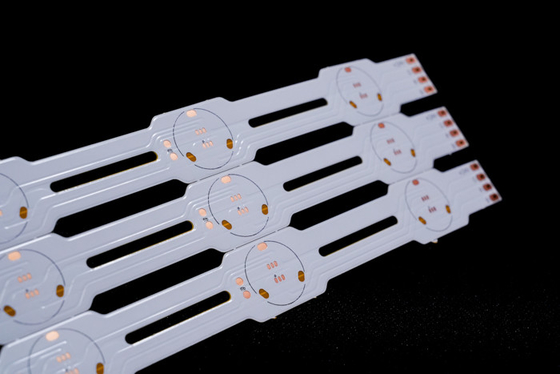

Nazwa produktu:Pasek LED FPC  2835-24LEDS/PCS-503*12-24V-S rozmiar
Cechy produktu: Dwustronna płytka drukowana, dwustronna biała folia, biały tekst, powierzchnia OSP antyoksydacyjna

Specyfikacje produktu:

1. Jesteśmy producentem elastycznych płytek drukowanych i FPC, zgodnie z Twoimi potrzebami dostosowujemy różne grubości materiałów i wymagania procesowe paska LED FPC, precyzyjnego FPC, kolorowego paska LED FPC  i innych elastycznych płytek drukowanych LED z pojedynczymi, dwustronnymi i wielowarstwowymi.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektu FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjny FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), a minimalny rozmiar nie jest ograniczony. Płyta z materiału w rolce: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na płycie Struktura jednowarstwowa jest prosta i ogólnie stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu z jednowarstwowym FPC, płyty dwustronne mają dwie warstwy folii miedzianej, zwiększone przelotki i tworzą ścieżki przewodzące. Są one ogólnie stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, Żółta folia jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu z żółtą folią i jest często stosowana w produktach, które wymagają odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty kosmetyczne medyczne itp.

4. Grubość folii miedzianej

Precyzyjne opcje panelu pojedynczego FPC obejmują 18um (0,5oz) i 35um (1oz);

• Precyzyjna płyta dwuwarstwowa FPC może być wybrana z 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykły panel pojedynczy FPC może wybrać 18um/25um/35um (1oz)/50um;
• Zwykłe płyty dwuwarstwowe FPC mogą być wybierane z 18-25um, 25-25um, 35-35um lub 35-70um.
• 5. Minimalna szerokość linii/odstęp między liniami

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i ogólnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, projekty, rozwój nowych produktów i zapewnić związane z tym wsparcie techniczne.

2. Oferta

Próbka lub wycena partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, ustępstwa cenowe, znacznie dla klientów, aby zaoszczędzić koszty.

3. Zawód

Nasza firma posiada Niemcy, Japonię, Tajwan i inne regiony zaawansowanego sprzętu i technologii produkcji, profesjonalnej produkcji, skali. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, z ponad 800 pracownikami i 50 starszymi pracownikami technicznymi.

4. Projekt

Zapewnij klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikatów systemowych, może zapewnić produkcję podłoża, okablowanie, projekt zasady, formę, łatkę, wtyczkę i otwartą siatkę stalową kompleksową obsługę, 16 lat profesjonalnego i technicznego poziomu opadów, godne Twojego wyboru i zaufania.

5. Wykonywanie próbek

Specjalizujemy się w wykonywaniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwupanelowe elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Proszę zanotować:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, obraz, który widzisz, może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku i specjalizujemy się we wszystkich rodzajach wykonywania próbek FPC i usługach dostosowywania, Jeśli jesteś zainteresowany naszymi produktami, poinformuj nas o swoich wymaganiach, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projekt zasady, formę, łatkę, wtyczkę i inne kompleksowe usługi.

skontaktuj się z nami online lub wyślij nam e-mail,

a my zapewnimy Ci indywidualną obsługę naszego profesjonalnego zespołu sprzedaży.Dziękujemy za poświęcony czas.
