Płytka drukowana HDI Precyzyjna dioda LED Niestandardowa montaż PCB Dwustronna FPC Producent

Opis produktu:

Model produktu:HQ043

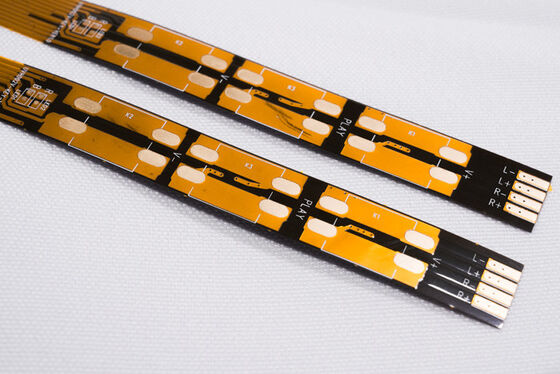

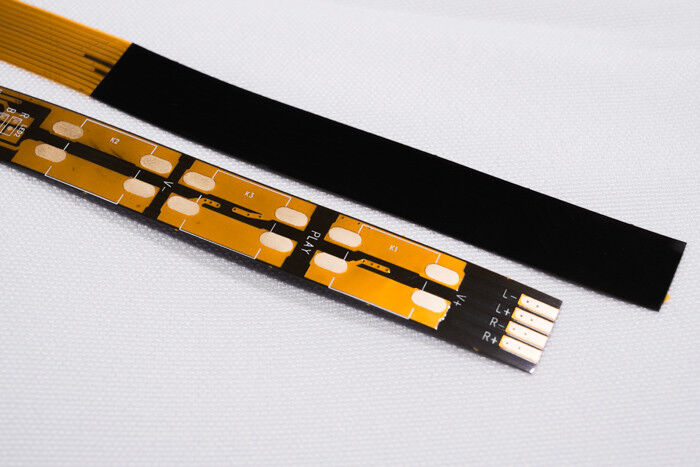

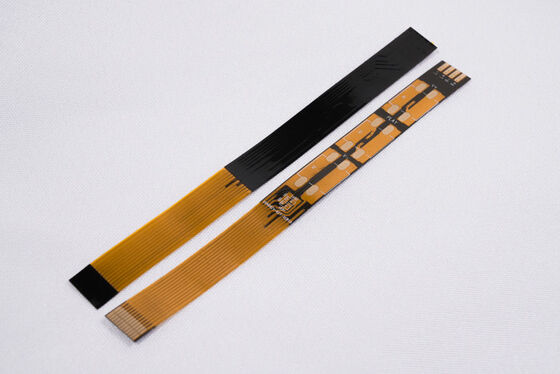

Nazwa produktu: Precyzyjna FPC
Cechy produktu: Dwustronna płytka drukowana, dwustronna żółta folia, biały tekst, pozłacana powierzchnia

Specyfikacje produktu:

1. Jesteśmy producentem Flexible Pcb i FPC, zgodnie z Twoimi potrzebami dostosowujemy różne grubości materiałów i wymagania procesowe dla pasków LED FPC, Precyzyjnych FPC, Kolorowych pasków LED FPC i innych elastycznych płytek drukowanych LED z pojedynczą, dwustronną i wielowarstwową.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1. Dotyczy wymiarów:

Precyzyjna FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), a minimalny rozmiar nie jest ograniczony. Płytka rolkowa: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronna precyzyjna FPC może być wybierana spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednowarstwowe zwykłe FPC mogą wybierać 18um/25um/35um (1oz)/50um;
• Dwustronne zwykłe FPC mogą być wybierane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik defektów, i generalnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. Konsultacje

   16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

   Wycena próbek lub partii tej samej technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie dla klientów w celu oszczędności kosztów.

3. Profesjonalizm

   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych techników.

4. Projekt

   Zapewniamy rozwiązania dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoża, okablowanie, projektowanie zasady, formowanie, łatkę, wtyczkę i otwarcie siatki stalowej - kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.

5. Wytwarzanie próbek

   Specjalizujemy się w usługach wytwarzania próbek i dostosowywania FPC, firma posiada przyspieszoną linię produkcyjną, taką jak: dwustronne próbki elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.
