Jak zaprojektować płytkę PCB?
Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych i tak dalej.

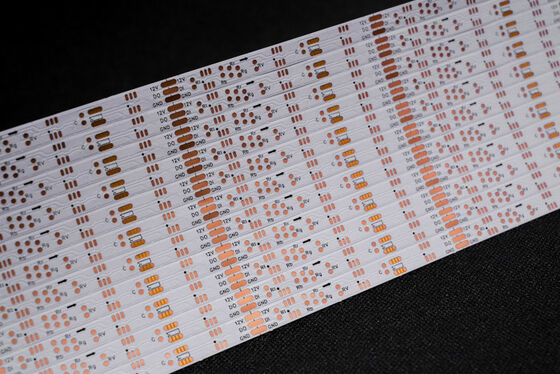

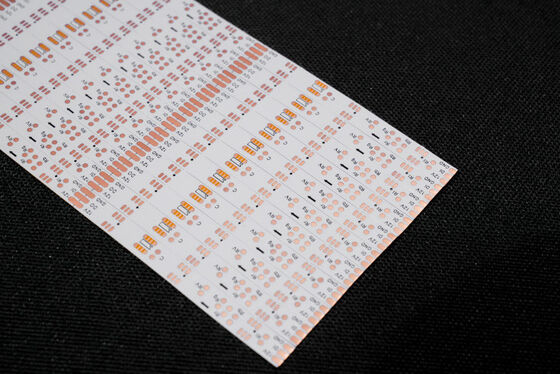

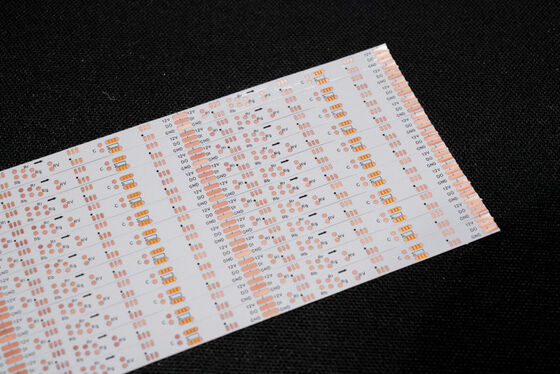

Precyzyjna płytka drukowana HDI do elastycznego paska LED FPC dwuwarstwowa o dobrej odporności na zginanie

Opis produktu:

Model produktu:HQ036
Nazwa produktu: Płytka do paska LED
Cechy produktu: Dwuwarsstwowa płytka drukowana, dwustronna biała folia, czarny tekst, Antyoksydant OSP

Specyfikacje produktu:

1. Jesteśmy producentem elastycznych płytek drukowanych i FPC, dostosowujemy różne grubości materiałów i wymagania procesowe zgodnie z Twoimi potrzebami, elastyczne płytki drukowane LED FPC, precyzyjne FPC, kolorowe paski LED FPC i inne elastyczne płytki drukowane LED z pojedynczą, dwustronną i wielowarstwową.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), a minimalny rozmiar nie jest ograniczony. Płytka z rolki: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na płytce Struktura jednowarstwowej płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);

• Dwustronna płytka precyzyjna FPC może być wybrana spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykła jednowarstwowa płytka FPC może wybrać 18um/25um/35um (1oz)/50um;
• Zwykłe dwustronne płytki FPC mogą być wybierane spośród 18-25um, 25-25um, 35-35um lub 35-70um.
• 5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i badaniach oraz rozwoju elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Próbka lub wycena partii tej samej technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. Projekt

Zapewniamy rozwiązania dla klientów do finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, wtyki i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.

5. Wytwarzanie próbek

Specjalizujemy się w usługach wytwarzania próbek FPC i dostosowywania, firma posiada przyspieszoną linię produkcyjną, taką jak: dwustronne próbki elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia, kąta fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane każdego roku, a my specjalizujemy się we wszystkich rodzajach usług wytwarzania próbek FPC i dostosowywania. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci dostarczyć profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, wtyki i inne kompleksowe usługi.

prosimy o kontakt online lub wysłanie wiadomości e-mail,

a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę.Dziękujemy za poświęcony czas.
