Elektroniczna płytka drukowana PCB do elastycznych płytek LED i producent FPC

Opis produktu:

Model produktu:HQ042
Nazwa produktu: Precyzyjne FPC

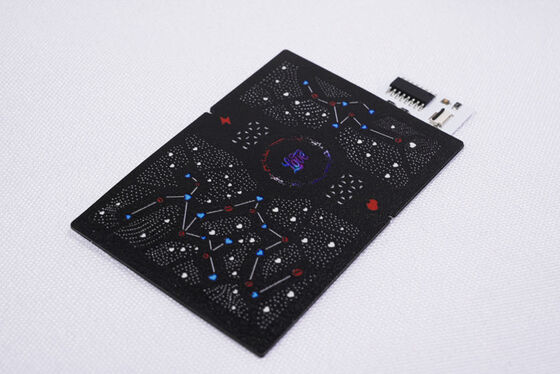

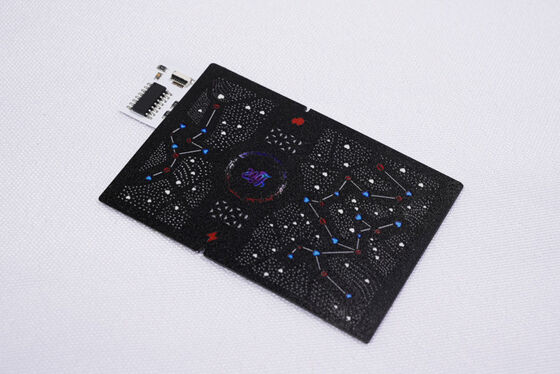

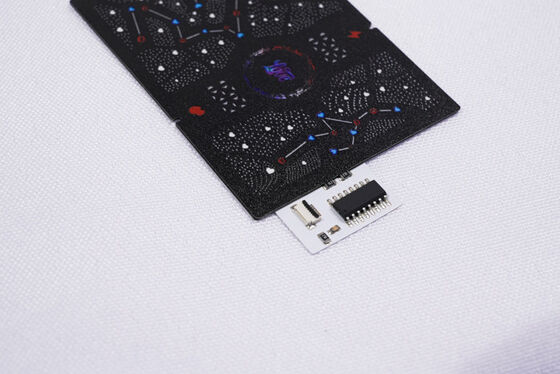

Cechy produktu: Dwustronna płytka drukowana, dwustronna czarna folia, czarny tekst,powierzchnia pozłacana

Specyfikacje produktu:

1.Jesteśmy producentem elastycznych płytek drukowanych i FPC, dostosowujemy do Państwa potrzeb różne grubości materiałów i wymagania procesowe dotyczące elastycznych taśm LED FPC, precyzyjnych FPC, kolorowych taśm LED FPC i innych elastycznych obwodów drukowanych LED z pojedynczą, dwustronną i wielowarstwową.

2.Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1.O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), brak ograniczeń co do minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.

• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.
• 3. Kolor

maski lutowniczej Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość

folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronne precyzyjne FPC mogą być wybierane spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednostronne zwykłe FPC mogą być wybierane spośród 18um/25um/35um (1oz)/50um;
• Dwustronne zwykłe FPC mogą być wybierane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3mil.

Proces usług

1.Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych obwodów drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2.Oferta

Próbki lub wycena partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3.Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4.Projekt

Zapewniamy rozwiązania dla klientów do finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Państwa wyboru i zaufania.

5.Wykonywanie próbek

Specjalizujemy się w usługach wykonywania próbek i dostosowywania FPC, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych obwodów drukowanych mogą być wykonane w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem obwodów drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług wykonywania próbek i dostosowywania FPC. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie swoich wymagań, pomożemy Państwu zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.

prosimy o kontakt online lub wysłanie wiadomości e-mail,a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę.Dziękujemy za poświęcony czas.
