Niestandardowa płytka drukowana do taśmy LED COB o nieskończonej długości, pasująca do montażu elastycznych płytek drukowanych LED

Opis produktu:

Model produktu:HQ053

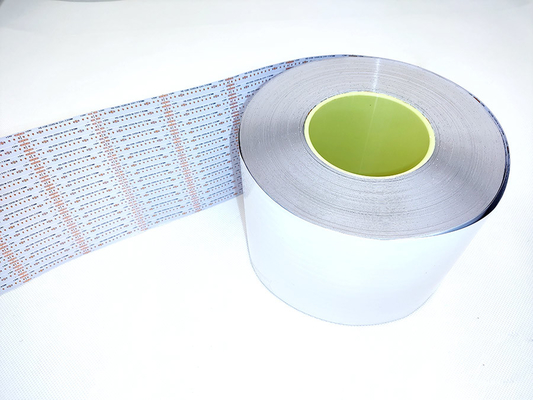

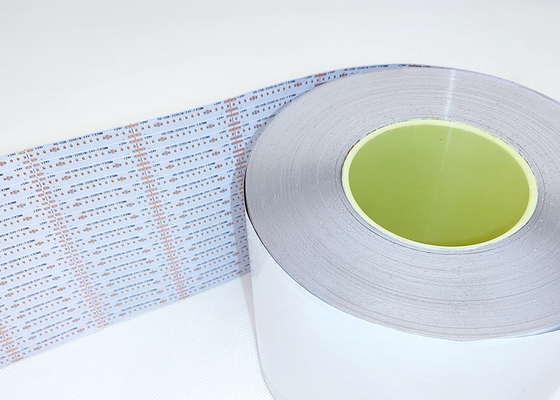

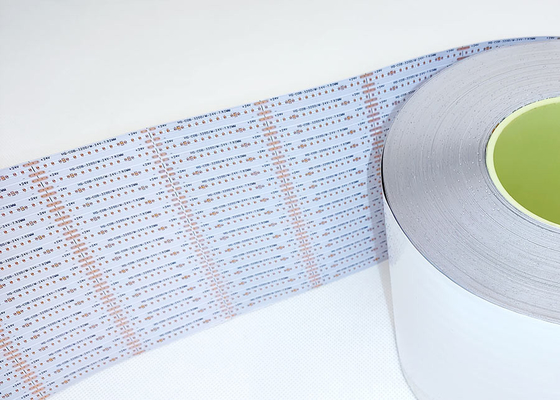

Nazwa produktu:Płytka drukowana do taśmy LED COB o nieskończonej długości
Cechy produktu: Dwustronna płytka, dwustronne pokrycie folią, biała płytka, czarny tekst, antyoksydant OSP

Specyfikacje produktu:

1. Jesteśmy producentem elastycznych płytek drukowanych i FPC. Dostosowujemy grubość materiału i wymagania procesowe do Twoich potrzeb, tworząc płytki drukowane do taśm LED COB o nieskończonej długości, kolorowe elastyczne płytki drukowane LED oraz inne elastyczne płytki drukowane LED jedno-, dwu- i wielowarstwowe.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, a każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją, aby zapewnić jakość produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240x500 mm (limit 250x500 mm), minimalny rozmiar nie jest ograniczony. Płytka z rolki: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość

• folii miedzianej
• Opcje jednowarstwowych precyzyjnych FPC obejmują 18 µm (0,5 oz) i 35 µm (1 oz);
• Dwustronne precyzyjne FPC można wybrać spośród 12 µm (0,33 oz), 18 µm (0,5 oz) i 35 µm (1 oz).
• Zwykłe jednowarstwowe FPC można wybrać spośród 18 µm/25 µm/35 µm (1 oz)/50 µm;

Zwykłe dwustronne FPC można wybrać spośród 18-25 µm, 25-25 µm, 35-35 µm lub 35-70 µm.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3 mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Wycena próbek lub partii tej samej technologii, materiałów, zaawansowanej technologii, koncesji cenowych, co znacznie obniża koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych techników.

4. Projekt

Zapewniamy rozwiązania dla klientów, aby sfinalizować szereg międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego poziomu akumulacji, godne Twojego wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w usługach produkcji próbek i niestandardowych FPC. Firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być gotowe w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia, kąta fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług produkcji próbek i niestandardowych FPC. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, a pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.prosimy o kontakt online lub wysłanie wiadomości e-mail,a nasz profesjonalny zespół sprzedaży zapewni Ci indywidualną obsługę.
