Jak zaprojektować płytkę PCB?

Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych, obwody drukowane do domowych masek kosmetycznych i urządzeń do wzrostu włosów i tak dalej.

Profesjonalna płytka drukowana do maski kosmetycznej LED z zaawansowaną technologią SMT

Idealny do produktów do odmładzania skóry

Opis produktu:

Model produktu:HQ010

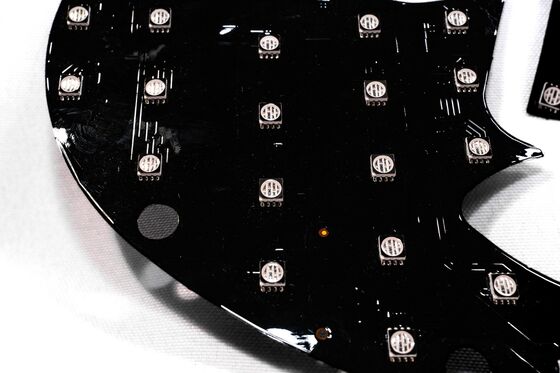

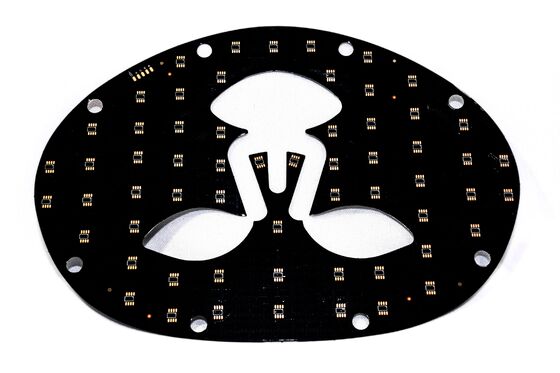

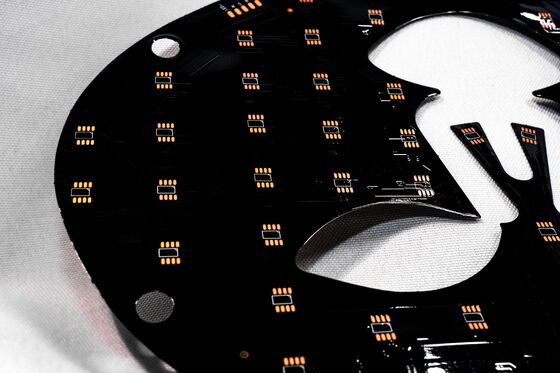

Nazwa produktu: Płytka FPC do fotonowego urządzenia kosmetycznego / Płytka drukowana do maski kosmetycznej LED
Cechy produktu: Dwustronna płytka, dwustronne powlekanie folią, biała płytka, czarny tekst, przeciwutleniacz OSP

Specyfikacje produktu:

1. Zgodnie z Twoimi potrzebami, aby dostosować różne grubości materiałów i wymagania procesowe dla elastycznych płytek drukowanych LED do masek, elastyczne maski LED, jedno- i dwustronne wielowarstwowe okablowanie.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją

Parametry projektowe FPC

Główne parametry techniczne:

1. O Wymiary:

Precyzyjne FPC: Maksymalny rozmiar to 240x500 mm (limit 250x500 mm), a minimalny rozmiar nie jest ograniczony. Płytka z rolki: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii

• miedzianej
• Opcje jednowarstwowych precyzyjnych FPC obejmują 18 um (0,5 uncji) i 35 um (1 uncja);
• Dwustronna płytka precyzyjna FPC może być wybrana spośród 12 um (0,33 uncji), 18 um (0,5 uncji) i 35 um (1 uncji).
• Jednostronne zwykłe FPC mogą wybrać 18 um/25 um/35 um (1 uncja)/50 um;

Dwustronne zwykłe FPC mogą być wybrane spośród 18-25 um, 25-25 um, 35-35 um lub 35-70 um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3 mil.

Proces obsługi

1. Konsultacje

16 lat skupienia na projektowaniu i produkcji elastycznych obwodów drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Próbki lub wycena partii tej samej technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie dla klientów, aby zaoszczędzić koszty.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników sztabowych.

4. Projektowanie

Zapewniamy rozwiązania dla klientów, aby sfinalizować szereg międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formy, łatki, wtyczki i otwarte siatki stalowe, kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Twojego wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w usługach produkcji próbek i niestandardowych FPC, firma posiada przyspieszoną linię produkcyjną, taką jak: dwustronne próbki elastycznych obwodów drukowanych mogą być ukończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług produkcji próbek i niestandardowych FPC. Jeśli jesteś zainteresowany naszymi produktami, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formy, łatki, wtyczki i inne kompleksowe usługi.prosimy o kontakt online lub wysłanie wiadomości e-mail do nas,a nasz profesjonalny zespół sprzedaży zapewni Ci indywidualną obsługę.
