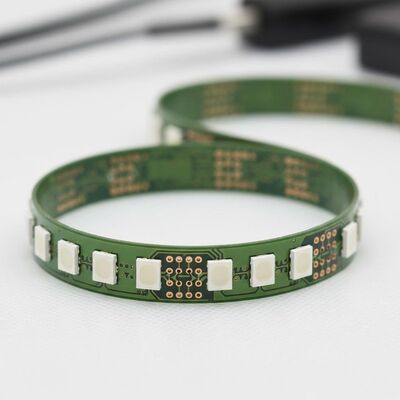

Podwójne warstwy elastyczne PCB z wierszami LED 5050RGB i antyoksydantem OSP dla taśm LED

Podwójne warstwy elastyczne PCB z wierszami LED 5050RGB i antyoksydantem OSP dla taśm LED

Nazwa marki:	HONGQI
Numer modelu:	HQ30128
MOQ:	500pcs
Cena £:	Negocjowalne
Czas dostawy:	8-15 dni roboczych
Warunki płatności:	L/C, D/A, T/T.

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Orzecznictwo:

UL E477885 IATF16949 GB/T13485

Szczegóły pakowania:

Zapakowane w mocne papierowe etui

Możliwość Supply:

100000 sztuk miesięcznie

Podkreślić:

FPC flexible PCB for LED strips

multilayer flex PCB manufacturers

flexible printed circuit board with warranty

Opis produktu

Elastyczna płytka drukowana LED - HQ30128

Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, specjalizującymi się w elastycznych płytkach drukowanych FPC, płytkach drukowanych HDI, taśmach LED SMD/COB, elastycznych wyświetlaczach LED i kompletnych usługach montażu PCB.

Specyfikacje produktu

Model: HQ30128

Produkt: Elastyczna płytka drukowana LED

Cechy: Dwustronna płytka z dwustronną białą folią, czarny nadruk, antyoksydant OSP

Konfiguracja: Diody LED 5050RGB, 60 diod na metr, szerokość 10 mm, DC12V

Parametry projektowe FPC

Wymiary

Precyzyjne FPC: Maksymalny rozmiar 240*500 mm (limit 250*500 mm), brak minimalnego limitu rozmiaru. Płytka z materiału w rolce: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

Warstwy płytki

Płytki jednostronne: Prosta konstrukcja, idealna do sterowania przemysłowego, instrumentów elektronicznych i podstawowych zastosowań obwodów
Płytki dwustronne: Posiadają dwie warstwy folii miedzianej ze zwiększoną liczbą przelotek dla ścieżek przewodzących, nadają się do telefonów komórkowych, instrumentów samochodowych i złożonych produktów

Kolory maski lutowniczej

Żółty: Nadaje się do większości produktów, w tym do różnych zastosowań kablowych
Czarny: Stosowany w produktach z wyższej półki lub pochłaniających światło, takich jak samochody, telefony komórkowe i wyświetlacze LED
Biały: Posiada dodatkową białą powłokę do zastosowań odblaskowych, w tym opraw oświetleniowych, wyświetlaczy LED i produktów do medycyny estetycznej

Opcje grubości folii miedzianej

Typ płytki	Opcje grubości
Precyzyjne FPC jednostronne	18μm (0,5 uncji), 35μm (1 uncja)
Precyzyjne FPC dwustronne	12μm (0,33 uncji), 18μm (0,5 uncji), 35μm (1 uncja)
Zwykłe FPC jednostronne	18μm, 25μm, 35μm (1 uncja), 50μm
Zwykłe FPC dwustronne	18-25μm, 25-25μm, 35-35μm, 35-70μm

Minimalna szerokość/odstęp linii

Zalecane minimum 3 mil dla optymalnych wyników produkcji i zmniejszenia wskaźnika wad.

Nasz proces usługowy

Doradztwo

16 lat doświadczenia w projektowaniu, badaniach i rozwoju oraz produkcji elastycznych płytek drukowanych FPC. Zapewniamy spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i wsparcie techniczne.

Wycena

Konkurencyjne ceny próbek lub produkcji masowej przy użyciu zaawansowanej technologii i materiałów, znacznie obniżające koszty dla klienta.

Profesjonalna produkcja

Zaawansowany sprzęt z Niemiec, Japonii i Tajwanu. Nasz zakład o powierzchni 20 000 metrów kwadratowych zatrudnia ponad 800 pracowników, w tym 50 starszych ekspertów technicznych.

Usługi projektowe

Kompleksowa usługa "od A do Z", obejmująca produkcję podłoża, okablowanie, projektowanie zasadnicze, tworzenie form, montaż SMT, montaż przez otwory i rozwój szablonów. Posiadamy certyfikaty wielu międzynarodowych systemów.

Wykonywanie próbek

Specjalistyczne wykonywanie próbek FPC i dostosowywanie ich do potrzeb klienta z przyspieszonymi liniami produkcyjnymi. Próbki dwustronnych elastycznych płytek drukowanych gotowe w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Ważna uwaga

Wszystkie zdjęcia produktów są autentyczne. Drobne różnice w kolorach mogą wystąpić z powodu oświetlenia, różnic w rozdzielczości wyświetlacza. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnim doświadczeniem w Chinach. Nasze produkty są stale aktualizowane i ulepszane co roku. Specjalizujemy się w wykonywaniu próbek FPC i usługach dostosowywania. Skontaktuj się z nami ze swoimi wymaganiami, aby uzyskać profesjonalne rozwiązania i kompleksowe usługi "od A do Z", w tym produkcję podłoża, okablowanie, projektowanie, formowanie i montaż.
