Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana

Nazwa marki:	HONGQI
Numer modelu:	HQ00535
MOQ:	500pcs
Cena £:	Negocjowalne
Czas dostawy:	Zbywalny
Warunki płatności:	L/C, D/A, T/T.

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Guangdong, Chiny

Orzecznictwo:

UL E477885 IATF16949 GB/T 16949

Szczegóły pakowania:

Pełne mocnych przypadków papierowych

Możliwość Supply:

100000 sztuk miesięcznie

Podkreślić:

Dwustronna FPC LED RGBW

4-rdzeniowa płyta LED FPCB

Doświadczony producent FPCB z gwarancją

Opis produktu

HQ046 LED Light Strip FPC - Specyfikacja techniczna

Elastyczne obwody drukowane (FPC) są kluczowymi elementami w nowoczesnych zastosowaniach taśm LED, wymagającymi dużej elastyczności, niezawodności i możliwości dostosowania. HQ046 LED light strip FPC to dwuwarstwowa elastyczna płytka drukowana zaprojektowana do różnorodnych scenariuszy oświetleniowych, oferująca kompleksowe parametry techniczne i usługi dostosowywania.

Przegląd produktu

Parametr	Specyfikacja
Model produktu	HQ00535
Nazwa produktu	Taśma LED FPC
Struktura obwodu	Dwuwarstwowa płytka drukowana
Powłoka powierzchniowa	Dwustronna czarna maska lutownicza; czarny tekst
Obróbka antyoksydacyjna	OSP (Organic Solderability Preservative)
Wydajność rdzenia	Wysoka elastyczność; doskonała odporność na zginanie

Specyfikacje techniczne i dostosowywanie

Specyfikacje wymiarowe

Precyzyjne FPC: Maksymalny rozmiar: 240×500mm (limit: 250×500mm); minimalny rozmiar: brak ograniczeń
FPC na rolce: Maksymalna szerokość: 240mm; maksymalna długość: 100 metrów

Konfiguracja warstw obwodu

Jednowarstwowe FPC: Prosta struktura dla obwodów o niskiej złożoności w sterowaniu przemysłowym i podstawowych systemach oświetleniowych
Dwuwarstwowe FPC: Podwójne warstwy folii miedzianej ze wzmocnionymi przelotkami dla produktów o wysokiej integracji, takich jak urządzenia mobilne i panele samochodowe
Wielowarstwowe FPC: Możliwość dostosowania do zastosowań o bardzo wysokiej złożoności wymagających gęstego okablowania

Opcje kolorów maski lutowniczej

Żółta maska lutownicza: Opłacalna opcja dla ogólnych zespołów kablowych
Czarna maska lutownicza: Preferowana dla zastosowań z wyższej półki w celu zmniejszenia odbicia światła
Biała maska lutownicza: Zwiększona odblaskowość dla opraw oświetleniowych i wyświetlaczy

Grubość folii miedzianej

Precyzyjne FPC: Jednowarstwowe: 18μm (0,5 uncji), 35μm (1 uncja); Dwuwarstwowe: 12μm (0,33 uncji), 18μm (0,5 uncji), 35μm (1 uncja)
Standardowe FPC: Jednowarstwowe: 18μm, 25μm, 35μm (1 uncja), 50μm; Dwuwarstwowe: 18-25μm, 25-25μm, 35-35μm, 35-70μm

Minimalna szerokość/odstęp linii

Minimalna szerokość i odstęp linii są kluczowe dla precyzji FPC. Chociaż możliwe są drobniejsze wymiary, 3mil (0,076mm) jest zalecane jako praktyczne minimum, aby zrównoważyć wydajność produkcji i opłacalność.

Wydajność rdzenia i kontrola jakości

Elastyczność i odporność na zginanie

FPC HQ046 charakteryzuje się wyjątkową elastycznością, potwierdzoną rygorystyczną kontrolą jakości. Wszystkie materiały przechodzą dziesiątki tysięcy cykli zginania przed masową produkcją, zapewniając odporność na zmęczenie w zastosowaniach dynamicznych.

Możliwości produkcyjne

Powierzchnia fabryki: Około 20 000 metrów kwadratowych
Siła robocza: Ponad 800 pracowników, w tym 50 starszych specjalistów technicznych
Linie produkcyjne: Specjalizacja zarówno w przyspieszonym prototypowaniu, jak i produkcji seryjnej
Zaawansowany sprzęt z Niemiec, Japonii i Tajwanu

Proces usługi dostosowywania

Konsultacje i wsparcie techniczne

Wykorzystując 16 lat doświadczenia w projektowaniu, badaniach i rozwoju oraz produkcji FPC, oferujemy spersonalizowane projektowanie rozwiązań, optymalizację rysunków, wsparcie w rozwoju nowych produktów i profesjonalne konsultacje techniczne.

Projektowanie i integracja

Nasze usługi obejmują cały łańcuch wartości FPC, w tym produkcję podłoża, projektowanie okablowania i schematów, rozwój form, montaż SMT i przelotowy oraz produkcję sit stalowych. Wszystkie procesy są zgodne z międzynarodowymi certyfikatami.

Produkcja próbek

Linia produkcyjna przyspieszona jest przeznaczona do produkcji próbek, z czasem realizacji wynoszącym zaledwie 5-7 dni dla dwuwarstwowych próbek FPC, umożliwiając szybkie prototypowanie i weryfikację.

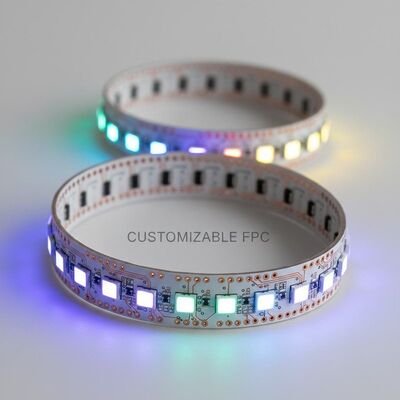

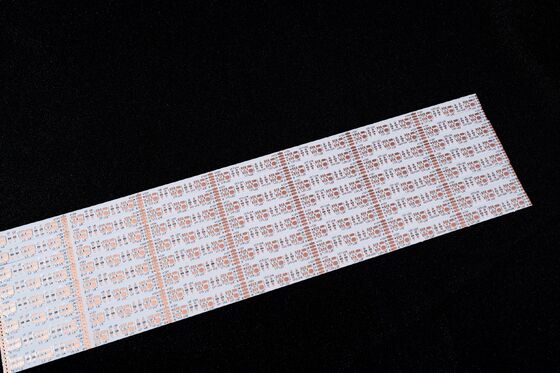

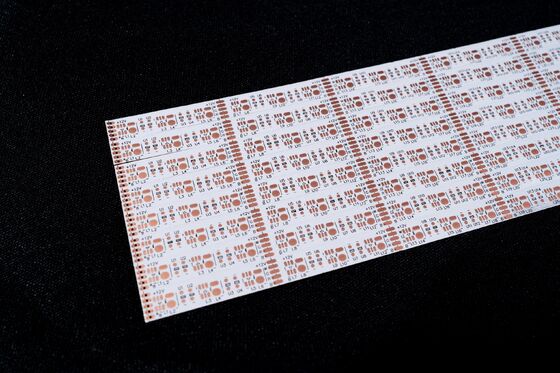

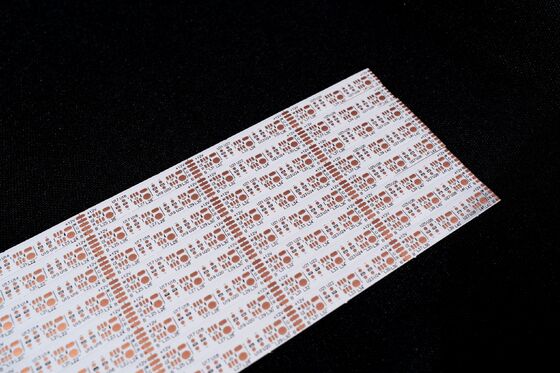

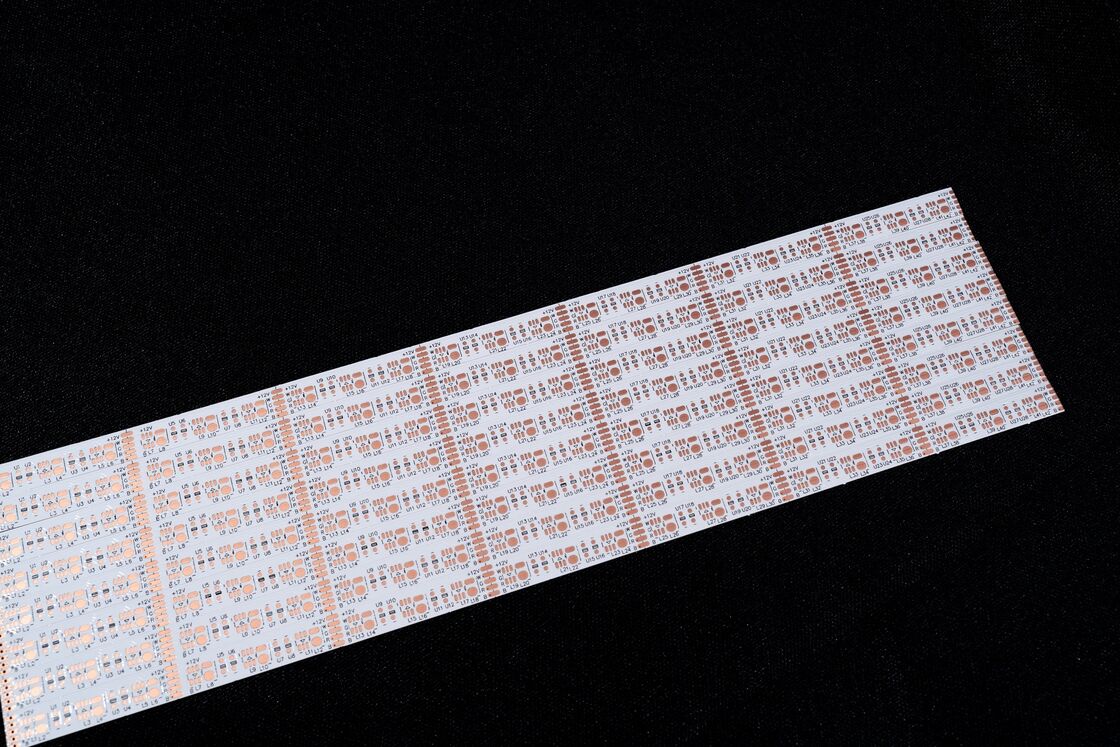

Zdjęcia produktów

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 0

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 1

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 2

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 3

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 4

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 5

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 6

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 7

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 8

Podwójna warstwa FPC LED z 4-czipami RGBW - Dostosowywalna elastyczna płyta drukowana 9

Certyfikaty i uwagi

Wiele międzynarodowych certyfikatów systemowych zapewniających zgodność z globalnymi standardami branżowymi
Zdjęcia produktów są autentyczne, z możliwymi niewielkimi różnicami kolorystycznymi ze względu na oświetlenie i różnice w wyświetlaniu
Roczne aktualizacje i ulepszenia produktów w celu dostosowania do pojawiających się wymagań technologicznych

Informacje kontaktowe

W celu uzyskania niestandardowych rozwiązań lub dalszych pytań, prosimy o kontakt z naszym profesjonalnym zespołem sprzedaży poprzez konsultację online lub e-mail w celu uzyskania indywidualnego wsparcia.

GongDong HongQi Electronics Co., Ltd. - Twój zaufany partner w zakresie wysokiej jakości rozwiązań FPC od 2009 roku.
