płytka obwodu urządzenia i tak dalej.

Opis FPC:

Model FPC:HQ00537

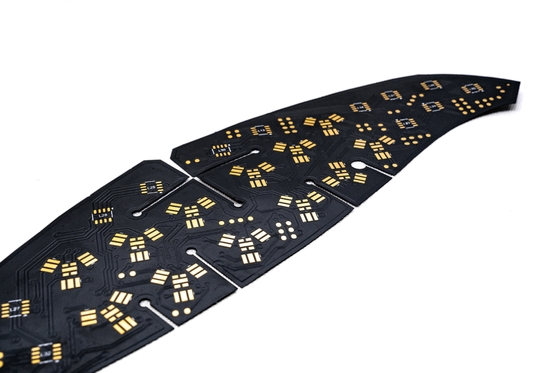

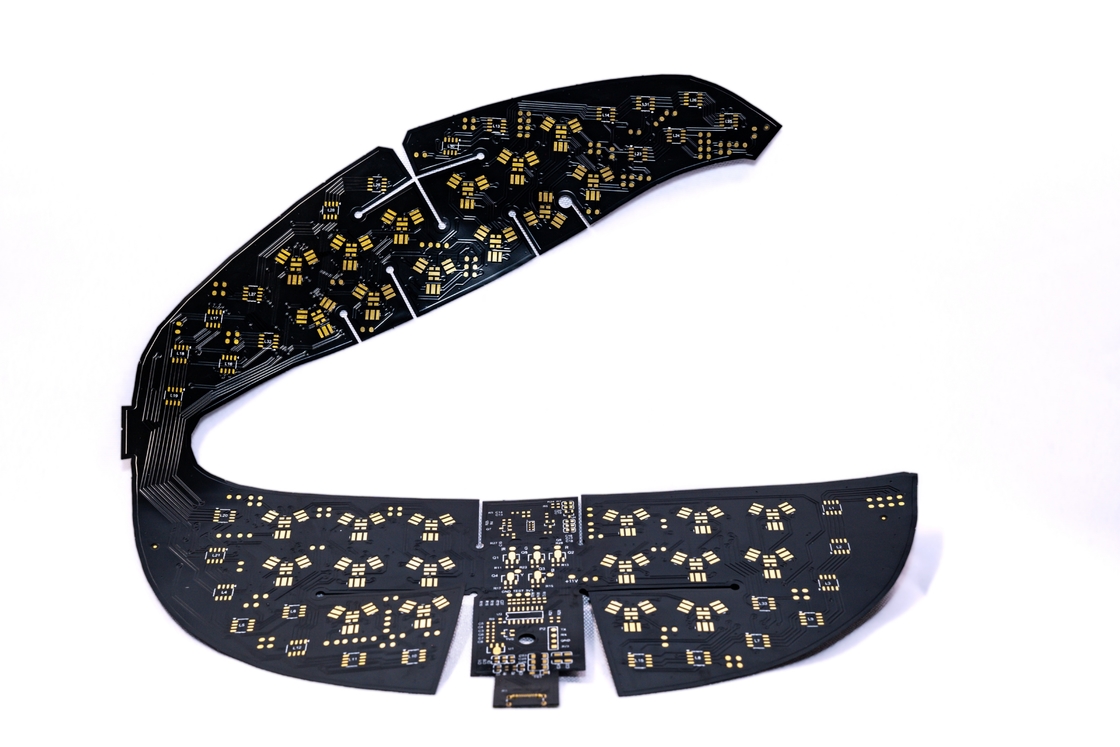

Nazwa FPC: FPC do opieki zdrowotnej na podczerwień
Cechy FPC: Płytka dwuwarstwowa, dwustronna powłoka foliowa, biała tablica, czarny tekst, antyoksydant OSP

Specyfikacje FPC:

1. Zgodnie z Twoimi potrzebami, aby dostosować różne grubości materiału i wymagania procesoweFPC do opieki zdrowotnej na podczerwień i innePłytka obwodu elastycznej maski LED, okablowanie jedno- i dwustronne wielowarstwowe.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją.

Przegląd parametrów projektowych FPC

1. Wymiary

   • Precyzyjne FPC: Maksymalny rozmiar to 240 mm x 500 mm z maksymalnym dopuszczalnym limitem 250 mm x 500 mm.
   • Płyta z materiału w rolce: Maksymalna szerokość 240 mm i maksymalna długość 100 metrów.

2. Liczba warstw

   • Płytki jednowarstwowe: Prosta struktura, idealna do sterowania przemysłowego i instrumentów elektronicznych o prostych obwodach.
   • Płytki dwuwarstwowe: Posiadają dwie folie miedziane, zwiększoną liczbę przelotek i nadają się do zastosowań w telefonach komórkowych i instrumentach samochodowych.

3. Opcje koloru maski lutowniczej

   • Żółty: Zalecany dla większości produktów, w tym różnych produktów kablowych.
   • Czarny: Powszechnie stosowany w zastosowaniach wysokiej klasy lub wrażliwych na światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp.
   • Biały: Zawiera dodatkową białą powłokę, idealną do produktów wymagających odbicia, takich jak oprawy oświetleniowe i urządzenia medyczne i kosmetyczne.

4. Opcje grubości folii miedzianej

   • Precyzyjny panel FPC: 18um (0,5oz) lub 35um (1oz).
   • Precyzyjna płytka dwuwarstwowa FPC: 12um (0,33oz), 18um (0,5oz) lub 35um (1oz).
   • Zwykły panel FPC: Opcje obejmują 18um/25um/35um (1oz) lub 50um.
   • Zwykła płytka dwuwarstwowa FPC: Do wyboru 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

   • Zalecane minimum 3 mil, aby zmniejszyć trudności produkcyjne i wskaźnik wad.

Certyfikaty i wyróżnienia

Proszę zanotować:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, obraz, który widzisz, może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek obwodów z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku i specjalizujemy się we wszelkiego rodzaju próbkach FPC i usługach dostosowywania. Jeśli jesteś zainteresowany naszymi produktami, poinformuj nas o swoich wymaganiach, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasad, formy, nakładki, wtyczki i inne usługi kompleksowe.

skontaktuj się z nami online lub wyślij nam e-mail,a zapewnimy Ci indywidualną obsługę naszego profesjonalnego zespołu sprzedaży.Dziękujemy za poświęcony czas.
