Opis produktu:
Model produktu:HQ30087

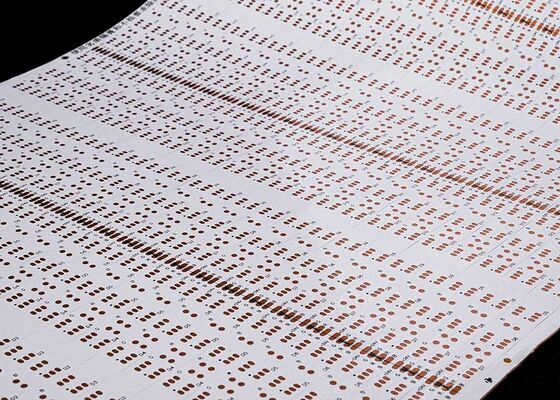

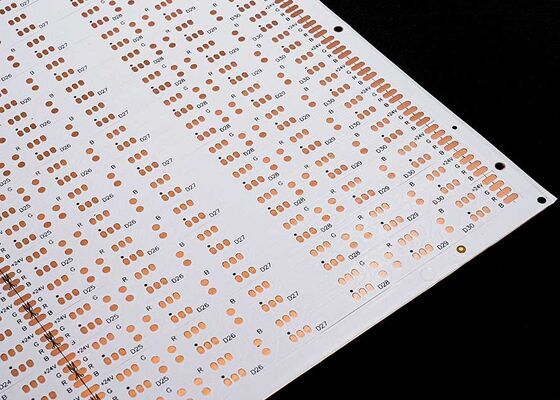

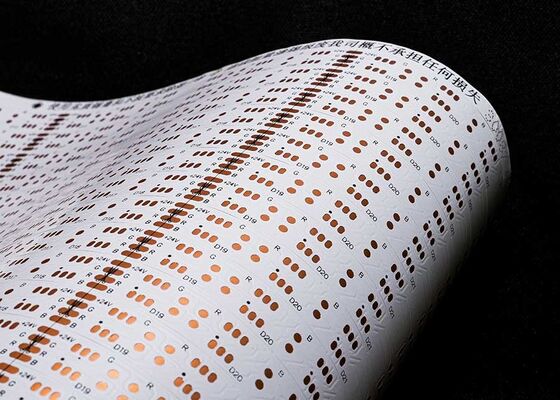

Nazwa produktu: Elastyczna płytka drukowana LED
Cechy produktu: Dwustronna płytka z dwustronną białą folią, czarne znaki OSP, antyoksydacyjna

Specyfikacje produktu:
Elastyczna płytka drukowana LED 5050 RGB, 30 punktów świetlnych na sztukę, rozmiar: 10*503mm, 24V dwustronna płytka z białą folią FPCB

Parametry projektowe FPC

Główne parametry techniczne:

1. Wymiary:
Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), bez ograniczeń co do minimalnego rozmiaru. Płytka z materiału rolkowego: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększoną liczbę przelotek i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej
Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często używana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronna płytka precyzyjnych FPC może być wybrana spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednowarstwowa płytka zwykłych FPC może wybrać 18um/25um/35um (1oz)/50um;
• Dwustronne płytki zwykłych FPC mogą być wybrane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość linii/odstęp między liniami
W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3mil.

Proces obsługi

1. 1. Konsultacje
   16 lat skupienia na projektowaniu i produkcji elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. 2. Oferta
   Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. 3. Profesjonalizm
   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. 4. Projekt
   Dostarczanie rozwiązań dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możliwość produkcji podłoży, okablowania, projektowania zasad, form, łatek, wtyczek i otwartych siatek stalowych w ramach kompleksowej usługi, 16 lat profesjonalnego i technicznego poziomu akumulacji, godne Twojego wyboru i zaufania.

5. 5. Produkcja próbek
   Specjalizujemy się w usługach produkcji próbek FPC i niestandardowych, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być ukończone w ciągu 5-7 dni.
