Jak zaprojektować płytę PCB?

Jesteśmy profesjonalnymi producentami elastycznych płyt obwodowych drukowanych, możemy dostarczyć FPC elastyczne płyty obwodowe, FPC elastyczne obwody drukowane, HDI płyty obwodowe drukowane, SMD LED paska świetlna, COB LED paska,Projektowanie płyt PCB, elastyczny ekran LED, elektroniczne płytki PCB, układ obwodu drukowanego, układ karty obwodowej i tak dalej.

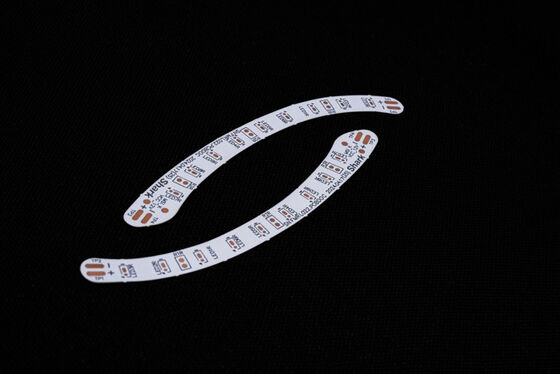

Elastyczny Pcb Producent Podwójny warstwy Fpc Płyty montażu Elastyczny Pcb dla LED Strip

Opis produktu:

Model produktu: HQ018
Nazwa produktuOświetlenie paneli
Cechy produktu: Płyty podwójnej warstwy, powłoka foliowa z dwóch stron, tabliczka, czarny tekst, przeciwutleniacz OSP

Specyfikacja produktu:

1Jesteśmy producentem elastycznych płytek z tworzyw sztucznych,Zgodnie z Twoimi potrzebami do dostosowania różnych grubości materiału i wymagania procesu Kolorowe paski LED FPC i inne płyty obwodów elastycznych LED z pojedynczym, dwustronne i wielowarstwowe.

2.Dobra elastyczność i odporność na gięcie

Fabryka posiada profesjonalny tester gięcia, każda partia materiałów przez dziesiątki tysięcy testów gięcia przed masową produkcją.

Parametry projektowe FPC

Główne parametry techniczne:

1O wymiarach:

Precyzja FPC: maksymalny rozmiar wynosi 240X500mm (granica 250X500mm) i nie ma ograniczeń co do minimalnego rozmiaru.

2. Liczba warstw na tablicy

• Jednostronowa struktura płyty jest prosta i jest powszechnie stosowana w kontroli przemysłowej, instrumentach elektronicznych i innych dziedzinach o stosunkowo prostych obwodowych.
• W porównaniu z jednowarstwowym FPC, płyty dwustronne mają dwie warstwy folii miedzianej, zwiększone przewody i utworzone ścieżki przewodzące.instrumenty motoryzacyjne i inne produkty.

3Kolor maski lutowej

Kolory maski lutowniczej FPC są żółte, czarne i białe.Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub absorbujących światło, np. samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę powłoki białej w porównaniu z żółtą folia i jest często stosowana w produktach wymagających odbicia,takie jak oprawy oświetleniowe, wyświetlacze LED, produkty kosmetyczne medyczne itp.

4. grubość folii miedzianej

• Precyzyjne opcje pojedynczego panelu FPC obejmują 18um (0,5 oz) i 35um (1 oz);
• Precyzyjne płyty podwójnej warstwy FPC można wybrać z 12um (0,33 oz), 18um (0,5 oz) i 35um (1 oz).
• Zwykły pojedynczy panel FPC może wybrać 18um/25um/35um (1 oz)/50um;
• Zwykłe płyty podwójnej warstwy FPC mogą być wybierane z 18-25um, 25-25um, 35-35um lub 35-70um.

5Minimalna szerokość linii/rozstaw linii

W normalnych okolicznościach im mniejsza trudność, tym większy wskaźnik wad, a ogólnie zaleca się stosowanie co najmniej 3ml.

Proces obsługi

1. Doradztwo
   16 lat koncentruje się na projektowaniu płyt FPC elastycznych i produkcji badań i rozwoju, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe,rozwój nowych produktów i zapewnienie powiązanego wsparcia technicznego.
2. Oferta
   Oferta próbki lub serii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, koncesji cenowych, w znacznym stopniu dla klientów, aby zaoszczędzić koszty.
3. Praca zawodowa
   Nasza firma ma Niemcy, Japonia, Tajwan i inne regiony zaawansowanego sprzętu i technologii produkcji, profesjonalnej produkcji, skali.z ponad 800 pracownikami i 50 starszym personelem technicznego.
4. Projekt
   Zapewnienie rozwiązań dla klientów w celu sfinalizowania szeregu międzynarodowych systemów certyfikacji, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formy, płata,usługa typu "one-stop" z siecią stalową z otwartymi oczami, 16 lat profesjonalnego i technicznego poziomu, godne twojego wyboru i zaufania.
5. Tworzenie próbek
   Specjalizujemy się w produkcji próbek FPC i usługach dostosowawczych, firma ma przyspieszoną linię produkcyjną, taką jak: elastyczne płyty obwodowe, próbki podwójnych paneli mogą być zakończone w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Ze względu na zmiany w oświetleniu i rozdzielczości wyświetlacza, obraz może mieć pewien stopień aberracji chromatycznej.GongDong HongQi to profesjonalny producent płyt obwodowych z 16-letnią historią w ChinachNasze produkty są aktualizowane i ulepszane każdego roku i specjalizujemy się we wszystkich rodzajach FPC próbki i usługi dostosowania, jeśli jesteś zainteresowany naszymi produktami,Proszę powiedzieć nam swoje wymagania., pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasad, kształt, plastry, plug-in i inne usługi typu one-stop.

Proszę skontaktować się z nami online lub e-mail do nas, a my zapewnić nam jeden na jeden usługi z naszego profesjonalnego zespołu sprzedaży.
