Jak zaprojektować płytkę PCB?

Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych i tak dalej.

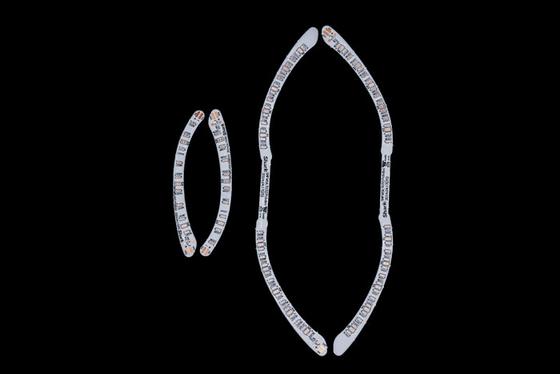

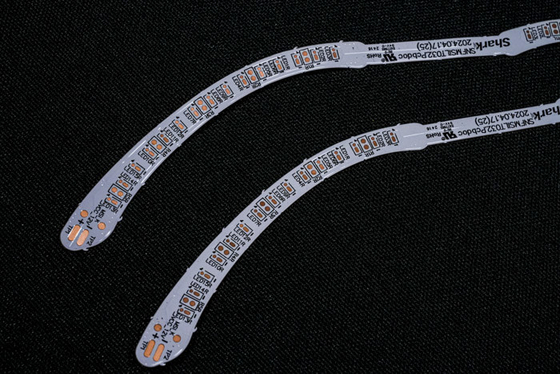

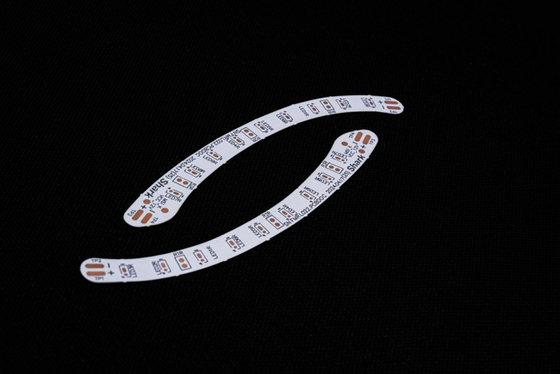

Elastyczna płytka drukowana FPC dwuwarstwowa, montaż elastycznej płytki drukowanej FPC do paska LED

Opis produktu:

Model produktu: HQ018
Nazwa produktu: Płytka do paneli świetlnych
Cechy produktu: Dwustronna płytka, dwustronne pokrycie folią, biała płytka, czarny tekst, przeciwutleniacz OSP

Specyfikacje produktu:

1. Jesteśmy producentem elastycznych płytek drukowanych FPC i FPC. Zgodnie z Państwa potrzebami możemy dostosować różne grubości materiałów i wymagania procesowe dla kolorowych pasków LED FPC i innych elastycznych płytek drukowanych LED z jednostronnymi, dwustronnymi i wielowarstwowymi.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi dziesiątki tysięcy testów zginania przed masową produkcją.

Parametry projektowe FPC

Główne parametry techniczne:

1. O wymiarach:

Precyzyjne FPC: Maksymalny rozmiar to 240x500mm (limit 250x500mm), brak limitu minimalnego rozmiaru. Płytka rolkowa: maksymalna szerokość 240, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronne precyzyjne FPC można wybrać spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Jednostronne zwykłe FPC można wybrać spośród 18um/25um/35um (1oz)/50um;
• Dwustronne zwykłe FPC można wybrać spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad i generalnie zaleca się stosowanie co najmniej 3mil.

Proces usług

1. Konsultacje
   16 lat skupienia na projektowaniu i badaniach oraz rozwoju elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.
2. Oferta
   Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, korzystnych cen, znacznie oszczędzając koszty dla klientów.
3. Profesjonalizm
   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych techników.
4. Projektowanie
   Zapewniamy klientom rozwiązania do finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej jako kompleksową usługę, 16 lat profesjonalnego i technicznego poziomu akumulacji, godne Państwa wyboru i zaufania.
5. Wykonywanie próbek
   Specjalizujemy się w usługach wykonywania próbek i dostosowywania FPC. Firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być gotowe w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług wykonywania próbek i dostosowywania FPC. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie swoich wymagań, a pomożemy Państwu w dostarczeniu profesjonalnych rozwiązań, produkcji podłoży, okablowania, projektowania schematów, form, montażu powierzchniowego, montażu wtykowego i innych kompleksowych usług.

prosimy o kontakt online lub e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu indywidualną obsługę. Dziękujemy za poświęcony czas.
