Jak zaprojektować płytę PCB?

Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć FPC elastyczne płyty drukowane,FPC elastyczne płyty drukowane,HDI płyty drukowane,SMD LED paska świetlna,COB LED paska,Projektowanie płyt PCB, elastyczny ekran LED, elektroniczne płytki PCB, układ obwodu drukowanego, układ karty obwodu itp.

Model produktu:HQ041

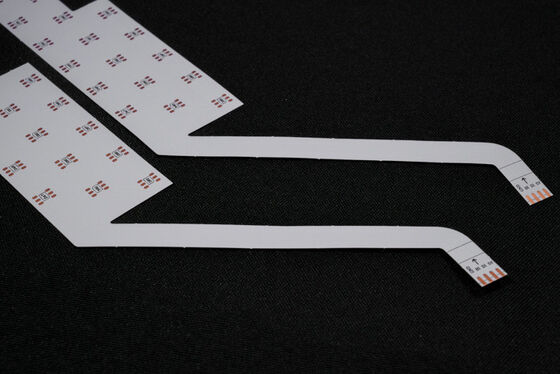

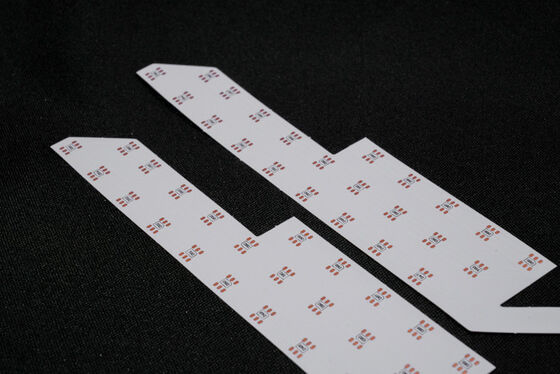

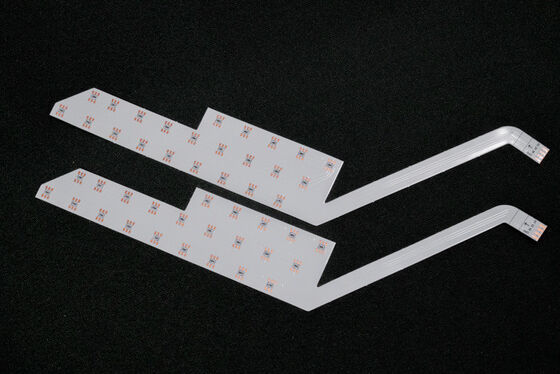

Nazwa produktu: światło LED FPC
Cechy produktu: Podwójna płyta obwodnicza, biała folia dwustronna, biały tekst, OSP antyoksydant

1.Jesteśmy elastycznym producentem Pcb i FPC, zgodnie z Twoimi potrzebami do dostosowania różnych grubości materiału i wymogów procesu LED FPC, Precision FPC,Kolorowe taśmy LED FPC i inne płyty obwodów elastycznych LED z pojedynczym Dwukrotnie i wielowarstwowo.

2.Dobra elastyczność i odporność na gięcie

W fabryce jest profesjonalny tester gięcia, każda partia materiałów przez

Dziesiątki tysięcy testów gięcia przed masową produkcją, aby zapewnić jakość produktu.

Precyzja FPC: maksymalny rozmiar 240X500mm (granica 250X500mm) i nie ma ograniczenia minimalnego rozmiaru.

• Jednostronowa struktura płyty jest prosta i jest powszechnie stosowana w kontroli przemysłowej, instrumentach elektronicznych i innych dziedzinach o stosunkowo prostych obwodowych.
• W porównaniu z jednowarstwowym FPC, płyty dwustronne mają dwie warstwy folii miedzianej, zwiększone przewody i utworzone ścieżki przewodzące.instrumenty motoryzacyjne i inne produkty.

Kolory maski lutowniczej FPC są żółte, czarne i białe.Sugerujemy użycie żółtej,żółta folia jest odpowiednia dla zdecydowanej większości produktów,takich jak różne produkty kablowe.Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub absorbujących światło,takie jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę powłoki białej w porównaniu z żółtą folia i jest często stosowana w produktach wymagających odbicia,takie jak oprawy oświetleniowe, wyświetlacze LED, produkty kosmetyczne medyczne itp.

• Precyzyjne opcje pojedynczego panelu FPC obejmują 18um (0,5 oz) i 35um (1 oz);
• Precyzyjna płytka podwójnej warstwy FPC może być wybrana z 12um (0,33 oz), 18um (0,5 oz) i 35um (1 oz).
• Zwykły pojedynczy panel FPC może wybrać 18um/25um/35um (1 oz)/50um;
• Zwykłe płyty podwójnej warstwy FPC można wybrać z 18-25um, 25-25um, 35-35um lub 35-70um.

W normalnych okolicznościach im mniejsza trudność, tym większy wskaźnik wad, a ogólnie zaleca się stosowanie co najmniej 3ml.

1. Doradztwo
   16 lat koncentruje się na projektowaniu płyt FPC elastycznych i produkcji badań i rozwoju, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe,rozwój nowych produktów i zapewnienie powiązanego wsparcia technicznego.
2. Oferta
   Oferta próbki lub serii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, koncesji cenowych, w znacznym stopniu dla klientów, aby zaoszczędzić koszty.
3. Praca zawodowa
   Nasza firma ma Niemcy, Japonia, Tajwan i inne regiony zaawansowanego sprzętu i technologii produkcji, profesjonalnej produkcji, skali.z ponad 800 pracownikami i 50 starszym personelem technicznego.
4. Projekt
   Zapewnienie rozwiązań dla klientów w celu sfinalizowania szeregu międzynarodowych systemów certyfikacji, może zapewnić produkcję podłoża, okablowanie, projektowanie zasad, formy, płata,usługa typu "one-stop" z siecią stalową z otwartymi oczami, 16 lat profesjonalnego i technicznego poziomu, godne twojego wyboru i zaufania.
5. Tworzenie próbek
   Specjalizujemy się w produkcji próbek FPC i usługach dostosowawczych, firma ma przyspieszoną linię produkcyjną, taką jak: elastyczne płyty obwodowe, próbki podwójnych paneli mogą być zakończone w ciągu 5-7 dni.

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, obraz może mieć pewien stopień aberracji chromatycznej.GongDong HongQi to profesjonalny producent płyt obwodowych z 16-letnią historią w ChinachNasze produkty są aktualizowane i ulepszane każdego roku i specjalizujemy się we wszystkich rodzajach FPC próbki i usługi dostosowania, jeśli jesteś zainteresowany naszymi produktami,Proszę powiedzieć nam swoje wymagania., pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, projektowanie zasad, kształt, plastry, plug-in i inne usługi typu one-stop.

prosimy o kontakt online lub e-mail.i zapewniamy Ci indywidualną obsługę od naszego profesjonalnego zespołu sprzedaży.Dziękuję za poświęcony czas.
