Jak zaprojektować płytkę PCB?
Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne płytki PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych i tak dalej.

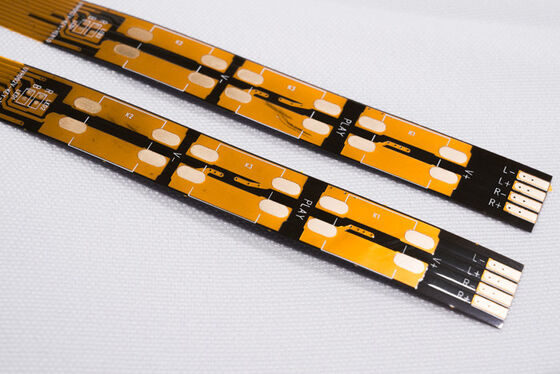

Model produktu:HQ043

Nazwa produktu: Precyzyjne FPC

Cechy produktu: Dwustronna płytka drukowana, dwustronna żółta folia, biały tekst, pozłacana powierzchnia

1. Jesteśmy producentem elastycznych płytek drukowanych i FPC, zgodnie z Państwa potrzebami możemy dostosować elastyczne paski LED FPC, precyzyjne FPC, kolorowe elastyczne paski LED FPC i inne elastyczne płytki drukowane LED o różnej grubości materiału i wymaganiach procesowych, jedno-, dwustronne i wielowarstwowe.

2. Dobra elastyczność i odporność na zginanie

Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi

Dziesiątki tysięcy testów zginania przed masową produkcją w celu zapewnienia jakości produktu.

Główne parametry techniczne:

1. Informacje o wymiarach:

Precyzyjne FPC: Maksymalny rozmiar to 240x500 mm (limit 250x500 mm), a minimalny rozmiar nie jest ograniczony. Płytka z rolki: maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i uformowane ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej

Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego. Żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.

4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18 um (0,5 uncji) i 35 um (1 uncja);
• Dwustronne precyzyjne FPC można wybrać spośród 12 um (0,33 uncji), 18 um (0,5 uncji) i 35 um (1 uncji).
• Jednostronne zwykłe FPC można wybrać spośród 18 um/25 um/35 um (1 uncja)/50 um;
• Dwustronne zwykłe FPC można wybrać spośród 18-25 um, 25-25 um, 35-35 um lub 35-70 um.

5. Minimalna szerokość/odstęp linii

W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3 mil.

1. Konsultacje

16 lat skupienia na projektowaniu i badaniach oraz rozwoju elastycznych płytek drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2. Oferta

Wycena próbek lub partii tej samej technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie oszczędzając koszty dla klientów.

3. Profesjonalizm

Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników.

4. Projektowanie

Zapewniamy rozwiązania dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie schematów, formy, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego poziomu osadzenia, godne Państwa wyboru i zaufania.

5. Produkcja próbek

Specjalizujemy się w usługach produkcji i dostosowywania próbek FPC, firma posiada przyspieszoną linię produkcyjną, na przykład: próbki dwustronnych elastycznych płytek drukowanych mogą być wykonane w ciągu 5-7 dni.

Uwaga:

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług produkcji i dostosowywania próbek FPC. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie swoich wymagań, a pomożemy Państwu w dostarczeniu profesjonalnych rozwiązań, produkcji podłoży, okablowania, projektowania schematów, form, montażu powierzchniowego, montażu wtykowego i innych usług kompleksowych.

prosimy o kontakt online lub e-mail, a nasz profesjonalny zespół sprzedaży zapewni Państwu obsługę jeden na jeden. Dziękujemy za poświęcony czas.
