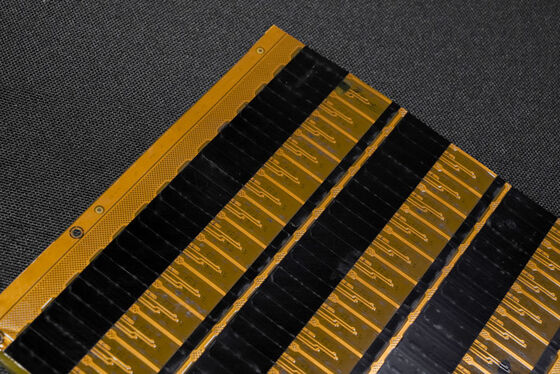

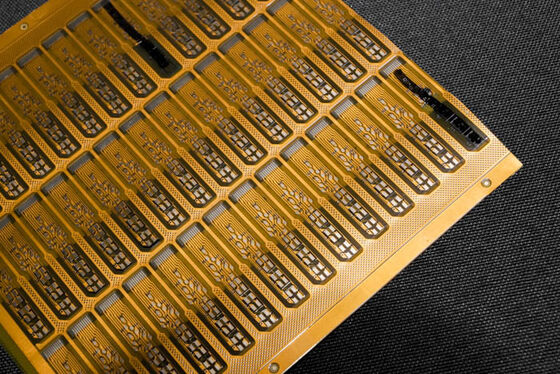

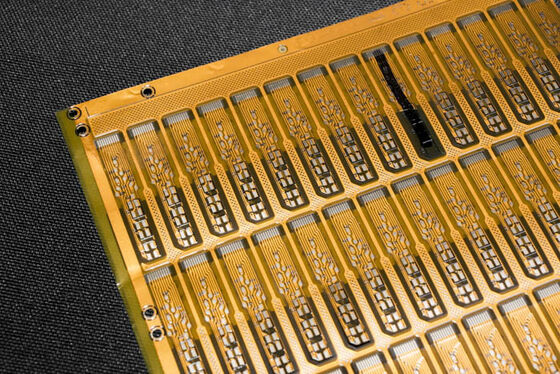

Elektroniczna płytka drukowana Zespół płytki drukowanej z dwustronną żółtą folią

Opis produktu:
Model produktu:HQ044
Nazwa produktu: Precyzyjne FPC
Cechy produktu: Dwuwarstwowa płytka drukowana, dwustronna żółta folia, biały tekst, powierzchnia pozłacana

Specyfikacja produktu:
1. Jesteśmy producentem elastycznych płytek drukowanych i FPC, zgodnie z Twoimi potrzebami w zakresie dostosowywania różnej grubości materiału i wymagań procesowych Taśma świetlna LED FPC, precyzyjna FPC, kolorowa taśma LED FPC i inne elastyczne płytki drukowane LED z pojedynczą, dwustronną i wielowarstwową.
2. Dobra elastyczność i odporność na zginanie
Fabryka posiada profesjonalny tester zginania, sprawdzający każdą partię materiałów
Dziesiątki tysięcy testów zginania przed masową produkcją w celu zapewnienia jakości produktu.

Parametry projektowe FPC

Główne parametry techniczne:

1. Informacje o wymiarach:
Precyzja FPC: Maksymalny rozmiar to 240 x 500 mm (limit 250 x 500 mm) i nie ma ograniczeń co do minimalnego rozmiaru. Deska z materiału w rolce: maksymalna szerokość 240. maksymalna długość 100 metrów.

2. Liczba warstw na planszy

• Jednowarstwowa struktura płytki jest prosta i powszechnie stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach ze stosunkowo prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, płytki dwustronne mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są powszechnie stosowane w telefonach komórkowych, instrumentach motoryzacyjnych i innych produktach.

3. Kolor maski lutowniczej
Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugeruj użycie żółtej folii, która jest odpowiednia dla zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do folii żółtej i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, medyczne produkty kosmetyczne itp.

4. Grubość folii miedzianej

• Opcje precyzyjnego pojedynczego panelu FPC obejmują 18um (0,5 uncji) i 35um (1 uncja);
• Precyzyjną dwuwarstwową płytkę FPC można wybrać spośród 12um (0,33 uncji), 18um (0,5 uncji) i 35um (1 uncja).
• Zwykły pojedynczy panel FPC może wybrać 18um/25um/35um (1 uncja)/50um;
• Zwykłe dwuwarstwowe płyty FPC można wybierać spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość linii/odstęp między liniami
W normalnych okolicznościach im mniejsza trudność, tym wyższy wskaźnik defektów i ogólnie zaleca się użycie co najmniej 3 mil.

Proces serwisowy

1.Doradztwo
Od 16 lat koncentrujemy się na projektowaniu elastycznych płytek drukowanych FPC oraz produkcji badawczo-rozwojowej, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.

2.Oferta
Wycena próbek lub partii tego samego rodzaju technologii, materiałów, zaawansowanej technologii, obniżek cenowych, co znacznie pozwala klientom zaoszczędzić koszty.

3.Zawód
Nasza firma ma Niemcy, Japonię, Tajwan i inne regiony zaawansowanego sprzętu i technologii produkcji, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych i zatrudnia ponad 800 pracowników i 50 starszych pracowników technicznych.

4. Projekt
Dostarczaj klientom rozwiązania w celu sfinalizowania szeregu międzynarodowych certyfikacji systemów, może zapewnić produkcję podłoża, okablowanie, podstawowy projekt, formy, łatki, wtyczki i otwartą siatkę stalową w jednym miejscu, 16 lat opadów na poziomie profesjonalnym i technicznym, godnych Twojego wyboru i zaufania.

5. Wykonywanie próbek
Specjalizujemy się w tworzeniu próbek FPC i usługach dostosowywania, firma posiada przyspieszoną linię produkcyjną, taką jak: próbki elastycznych płytek drukowanych z podwójnym panelem można wykonać w ciągu 5-7 dni.

Certyfikaty i wyróżnienia

Uwaga:
Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany oświetlenia, kąta fotografowania i rozdzielczości wyświetlacza wyświetlany obraz może wykazywać pewien stopień aberracji chromatycznej. GongDong HongQi to profesjonalny producent płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i unowocześniane co roku. Specjalizujemy się we wszelkiego rodzaju usługach tworzenia próbek FPC i dostosowywaniu. Jeśli interesują Cię nasze produkty, powiedz nam swoje wymagania, pomożemy Ci zapewnić profesjonalne rozwiązania, produkcję podłoża, okablowanie, podstawowy projekt, formy, łatki, wtyczki i inne kompleksowe usługi.
skontaktuj się z nami on-line lub wyślij do nas e-mail, a my zapewnimy Ci indywidualną obsługę od naszego profesjonalnego zespołu sprzedaży. Dziękujemy za poświęcony czas.
