Jak zaprojektować płytkę FPC?

Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych (FPC), specjalizującymi się w produkcji elastycznych płytek drukowanych FPC, płytek drukowanych HDI, pasków świetlnych LED SMD, pasków LED COB, projektowaniu płytek PCB, elastycznych ekranów LED, elektronicznych PCB i montażu płytek drukowanych. Nasze usługi obejmują montaż kart obwodów i inne.

Opis produktu:

• Model produktu: HQ00512

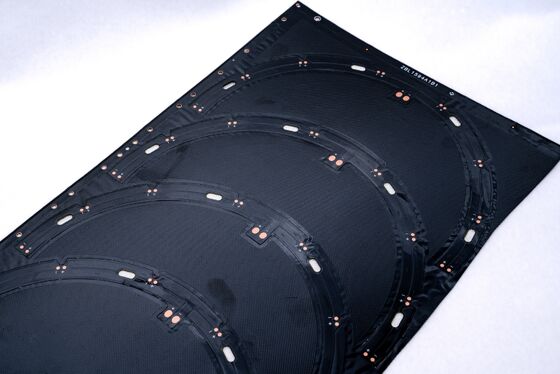

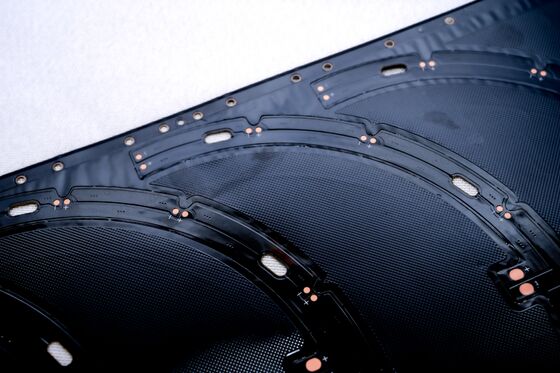

• Nazwa produktu: zakrzywiona płytka
• Cechy: Płytka dwuwarstwowa z dwustronną powłoką foliową, biała płyta bazowa, czarny tekst i obróbka antyoksydacyjna OSP.

Specyfikacje produktu:

1. Opcje dostosowywania:
   Jako producent elastycznych PCB i płytek FPC, dostosowujemy materiały do konkretnych wymagań dotyczących grubości i potrzeb procesowych. Oferujemy jednostronne, dwustronne i wielowarstwowe FPC do pasków LED do różnych zastosowań.

2. Elastyczność i trwałość:
   Nasze FPC wykazują doskonałą elastyczność i odporność na zginanie. Każda partia przechodzi rygorystyczne testy z użyciem profesjonalnego testera zginania przed masową produkcją, zapewniając dziesiątki tysięcy cykli zginania bez awarii.

Parametry projektowe FPC:

1. Wymiary:

   • Precyzyjne FPC: Maksymalny rozmiar: 240 mm x 500 mm (do 250 mm x 500 mm), bez ograniczeń co do minimalnego rozmiaru.
   • Płytka z materiału w rolce: Maksymalna szerokość: 240 mm, maksymalna długość: 100 metrów.

2. Liczba warstw:

   • Płytki jednowarstwowe mają prostą strukturę i są idealne do zastosowań w kontroli przemysłowej i instrumentach elektronicznych.
   • Płytki dwustronne posiadają dwie warstwy folii miedzianej ze zwiększoną liczbą przelotek, tworząc ścieżki przewodzące odpowiednie dla złożonych obwodów w urządzeniach mobilnych, instrumentach samochodowych i podobnych produktach.

3. Kolory maski lutowniczej:
   Opcje obejmują żółty, czarny i biały.

   • Żółty jest zalecany do zastosowań ogólnych, takich jak produkty kablowe.
   • Czarny jest powszechnie stosowany w produktach wysokiej klasy lub pochłaniających światło (np. samochody, telefony, wyświetlacze LED).
   • Biały zawiera dodatkową powłokę odbijającą, co czyni go idealnym do opraw oświetleniowych, wyświetlaczy LED, estetyki medycznej i podobnych zastosowań wymagających odbicia.

4. Grubość folii miedzianej:

   • Precyzyjne panele FPC pojedyncze: 18µm (0,5oz) lub 35µm (1oz).
   • Precyzyjne płytki FPC dwuwarstwowe: 12µm (0,33oz), 18µm (0,5oz) lub 35µm (1oz).
   • Standardowe panele FPC pojedyncze: 18µm/25µm/35µm (1oz)/50µm.
   • Standardowe płytki FPC dwuwarstwowe: Opcje obejmują 18-25µm, 25-25µm, 35-35µm lub 35-70µm.

5. Minimalna szerokość/odstęp linii:
   Chociaż mniejsze wymiary są możliwe, zwiększają ryzyko wad. Zazwyczaj zaleca się stosowanie co najmniej 3 mil dla szerokości i odstępu linii.
