Jak zaprojektować płytkę PCB?
Jesteśmy profesjonalnymi producentami elastycznych płytek drukowanych, możemy dostarczyć elastyczne płytki drukowane FPC, elastyczne obwody drukowane FPC, płytki drukowane HDI, paski LED SMD, paski LED COB, projektowanie płytek PCB, elastyczne ekrany LED, elektroniczne PCB, montaż płytek drukowanych, montaż kart obwodów drukowanych i tak dalej.

Model produktu:HQ047

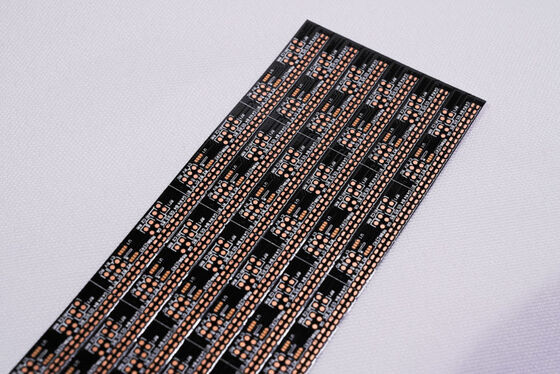

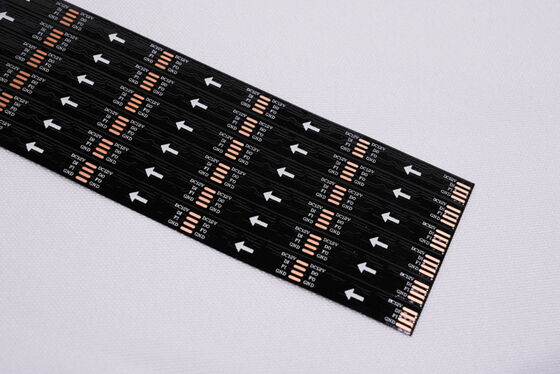

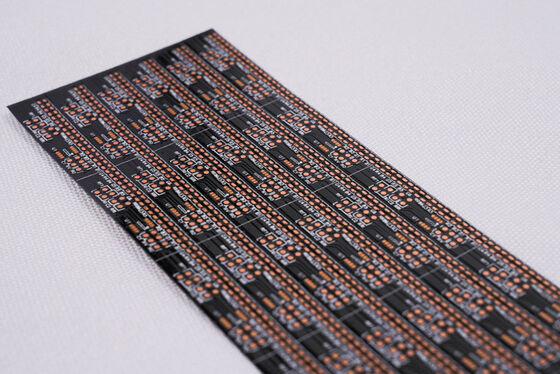

Nazwa produktu:Pasek LED FPC
Cechy produktu: Dwustronna płytka obwodu drukowanego, dwustronna czarna folia, biały tekst, powierzchnia OSP antyoksydacyjna

1.Jesteśmy producentem elastycznych płytek drukowanych i FPC, zgodnie z Państwa potrzebami możemy dostosować różne grubości materiałów i wymagania procesowe dla elastycznych pasków LED FPC, precyzyjnych FPC, kolorowych pasków LED FPC oraz innych elastycznych płytek drukowanych LED z pojedynczą, dwustronną i wielowarstwową strukturą.
2.Dobra elastyczność i odporność na zginanie
Fabryka posiada profesjonalny tester zginania, każda partia materiałów przechodzi
Dziesiątki tysięcy testów zginania przed masową produkcją w celu zapewnienia jakości produktu.

Główne parametry techniczne:
1.O wymiarach:
Precyzyjne FPC: Maksymalny rozmiar to 240X500mm (limit 250X500mm), a minimalny rozmiar nie jest ograniczony. Płytka z rolki: maksymalna szerokość 240, maksymalna długość 100 metrów.
2. Liczba warstw na płytce

• Jednowarstwowa struktura płytki jest prosta i zazwyczaj stosowana w sterowaniu przemysłowym, instrumentach elektronicznych i innych dziedzinach z relatywnie prostymi obwodami.
• W porównaniu do jednowarstwowych FPC, dwustronne płytki mają dwie warstwy folii miedzianej, zwiększone przelotki i utworzone ścieżki przewodzące. Są one zazwyczaj stosowane w telefonach komórkowych, instrumentach samochodowych i innych produktach.

3. Kolor maski lutowniczej
Kolory maski lutowniczej FPC to żółty, czarny i biały. Sugerujemy użycie żółtego, żółta folia nadaje się do zdecydowanej większości produktów, takich jak różne produkty kablowe. Czarna folia jest powszechnie stosowana w produktach wysokiej klasy lub pochłaniających światło, takich jak samochody, telefony komórkowe, wyświetlacze LED itp. Biała folia ma dodatkową warstwę białej powłoki w porównaniu do żółtej folii i jest często stosowana w produktach wymagających odbicia, takich jak oprawy oświetleniowe, wyświetlacze LED, produkty medycyny estetycznej itp.
4. Grubość folii miedzianej

• Opcje jednowarstwowych precyzyjnych FPC obejmują 18um (0,5oz) i 35um (1oz);
• Dwustronne precyzyjne FPC mogą być wybierane spośród 12um (0,33oz), 18um (0,5oz) i 35um (1oz).
• Zwykłe jednowarstwowe FPC mogą być wybierane spośród 18um/25um/35um (1oz)/50um;
• Zwykłe dwustronne FPC mogą być wybierane spośród 18-25um, 25-25um, 35-35um lub 35-70um.

5. Minimalna szerokość linii/odstęp między liniami
W normalnych okolicznościach, im mniejsza trudność, tym wyższy wskaźnik wad, i generalnie zaleca się stosowanie co najmniej 3mil.

1. Konsultacje
   16 lat skupienia na projektowaniu i produkcji elastycznych obwodów drukowanych FPC, aby zapewnić klientom spersonalizowane rozwiązania, rysunki projektowe, rozwój nowych produktów i zapewnić powiązane wsparcie techniczne.
2. Oferta
   Wycena próbek lub partii tego samego typu technologii, materiałów, zaawansowanej technologii, koncesji cenowych, znacznie dla klientów w celu oszczędności kosztów.
3. Profesjonalizm
   Nasza firma posiada zaawansowany sprzęt i technologię produkcji z Niemiec, Japonii, Tajwanu i innych regionów, profesjonalną produkcję, skalę. Nasza fabryka zajmuje powierzchnię prawie 20 000 metrów kwadratowych, zatrudnia ponad 800 pracowników i 50 starszych technicznych pracowników szkieletowych.
4. Projekt
   Zapewniamy rozwiązania dla klientów w celu finalizacji wielu międzynarodowych certyfikatów systemowych, możemy zapewnić produkcję podłoży, okablowanie, projektowanie zasad, formowanie, montaż powierzchniowy, montaż wtykowy i otwarcie siatki stalowej - kompleksowa usługa, 16 lat profesjonalnego i technicznego osadzania poziomu, godne Twojego wyboru i zaufania.
5. Wytwarzanie próbek
   Specjalizujemy się w usługach wytwarzania próbek FPC i dostosowywania, firma posiada przyspieszoną linię produkcyjną, na przykład: dwustronne próbki elastycznych obwodów drukowanych mogą być ukończone w ciągu 5-7 dni.

Wszystkie zdjęcia na tej stronie są prawdziwe. Ze względu na zmiany w oświetleniu, kącie fotografowania i rozdzielczości wyświetlacza, widziany obraz może mieć pewien stopień aberracji chromatycznej. GongDong HongQi jest profesjonalnym producentem płytek drukowanych z 16-letnią historią w Chinach. Nasze produkty są aktualizowane i ulepszane co roku, a my specjalizujemy się we wszystkich rodzajach usług wytwarzania próbek FPC i dostosowywania. Jeśli są Państwo zainteresowani naszymi produktami, prosimy o podanie nam swoich wymagań, pomożemy Państwu zapewnić profesjonalne rozwiązania, produkcję podłoży, okablowanie, projektowanie zasad, formowanie, montaż powierzchniowy, montaż wtykowy i inne kompleksowe usługi.
prosimy o kontakt z nami online lub wysłanie wiadomości e-mail, a my zapewnimy Państwu indywidualną obsługę naszego profesjonalnego zespołu sprzedaży. Dziękujemy za poświęcony czas.
