Specyfikacja techniczna i usługa dostosowywania taśmy LED FPC HQ046

Streszczenie

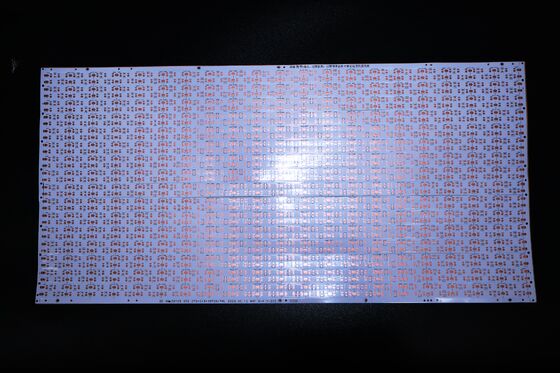

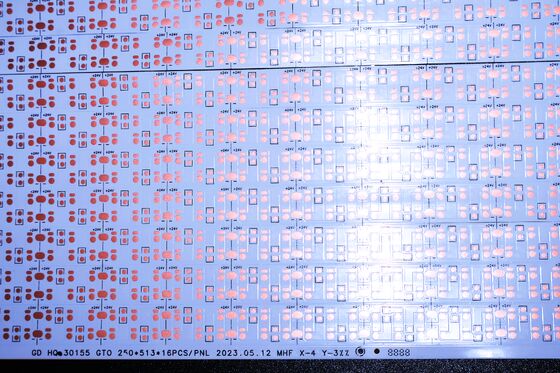

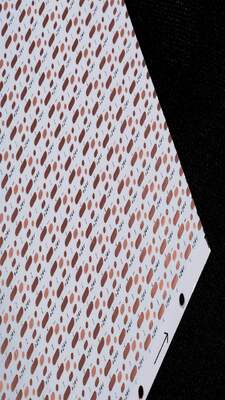

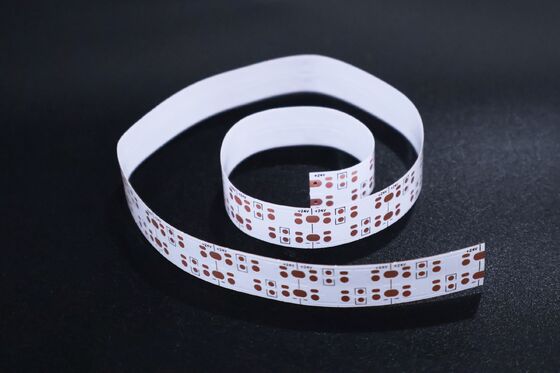

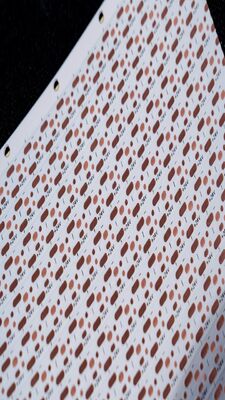

1. Przegląd produktu taśmy LED FPC HQ046

2. Specyfikacje techniczne i zakres dostosowywania

2.1 Specyfikacje wymiarowe

• Precyzyjny FPC: Maksymalny rozmiar: 240×500 mm (limit: 250×500 mm); minimalny rozmiar: bez ograniczeń.
• FPC z materiału w rolkach: Maksymalna szerokość: 240 mm; maksymalna długość: 100 metrów.

2.2 Konfiguracja warstw obwodu

• Jednowarstwowy FPC: Prosta struktura, odpowiednia do obwodów o niskiej złożoności w sterowaniu przemysłowym, instrumentach elektronicznych i podstawowych systemach oświetleniowych.
• Dwuwarstwowy FPC: Podwójne warstwy folii miedzianej z ulepszonymi przelotkami dla ścieżek przewodzących, idealne do produktów o wysokiej integracji, takich jak urządzenia mobilne, panele instrumentów samochodowych i średnio-wysokiej klasy taśmy LED.
• Wielowarstwowy FPC: Możliwość dostosowania do aplikacji o bardzo wysokiej złożoności wymagających gęstego okablowania i transmisji wielu sygnałów.

2.3 Kolor i zastosowanie maski lutowniczej

• Żółta maska lutownicza: Uniwersalna opcja dla większości produktów (np. ogólne zespoły kablowe) ze względu na jej opłacalność i kompatybilność.
• Czarna maska lutownicza: Preferowana do zastosowań wysokiej klasy lub pochłaniających światło (np. oświetlenie samochodowe, podświetlenie smartfonów, wyświetlacze LED) w celu zmniejszenia odbicia światła i poprawy spójności wizualnej.
• Biała maska lutownicza: Wyposażona w dodatkową białą powłokę dla zwiększonej refleksyjności, odpowiednia do opraw oświetleniowych, wyświetlaczy LED i urządzeń medycznych estetycznych.

2.4 Grubość folii miedzianej

• Precyzyjny FPC:
  • Jednowarstwowy: 18μm (0,5oz), 35μm (1oz)
  • Dwuwarstwowy: 12μm (0,33oz), 18μm (0,5oz), 35μm (1oz)
• Standardowy FPC:
  • Jednowarstwowy: 18μm, 25μm, 35μm (1oz), 50μm
  • Dwuwarstwowy: 18-25μm, 25-25μm, 35-35μm, 35-70μm

2.5 Minimalna szerokość/odstęp linii

3. Wydajność rdzenia i kontrola jakości

3.1 Elastyczność i odporność na zginanie

• Profesjonalny tester zginania jest używany do oceny każdej partii materiałów.
• Wszystkie materiały przechodzą dziesiątki tysięcy cykli zginania przed masową produkcją, zapewniając odporność na uszkodzenia zmęczeniowe w dynamicznych scenariuszach zastosowań (np. oświetlenie składane, zakrzywione powierzchnie).

3.2 Możliwości produkcyjne

• Powierzchnia fabryki: Około 20 000 metrów kwadratowych
• Siła robocza: Ponad 800 pracowników, w tym 50 starszych specjalistów technicznych
• Linie produkcyjne: Specjalizujące się zarówno w przyspieszaniu próbek, jak i produkcji seryjnej

4. Proces usługi dostosowywania

4.1 Konsultacje i wsparcie techniczne

• Spersonalizowane projektowanie rozwiązań
• Optymalizacja rysunków
• Wsparcie w rozwoju nowych produktów
• Profesjonalne konsultacje techniczne

4.2 Wycena

• Znormalizowane procesy techniczne
• Pozyskiwanie wysokiej jakości materiałów
• Efektywne zarządzanie produkcją

4.3 Projektowanie i integracja

• Produkcja podłoży
• Projektowanie okablowania obwodów i schematów
• Rozwój form
• SMT (Surface Mount Technology) i montaż przelotowy
• Produkcja siatki stalowej
  Wszystkie procesy są zgodne z międzynarodowymi certyfikatami, aby zapewnić niezawodność.

4.4 Produkcja próbek

5. Certyfikaty i uwagi

• Certyfikaty: Linia produktów posiada wiele międzynarodowych certyfikatów systemowych (szczegóły dostępne na żądanie), zapewniając zgodność z globalnymi standardami branżowymi.
• Zastrzeżenie dotyczące obrazu: Wszystkie obrazy produktów na oficjalnej platformie są autentyczne. Niewielkie różnice w kolorach mogą wystąpić ze względu na oświetlenie, kąty fotografowania lub różnice w rozdzielczości wyświetlacza.
• Ciągła aktualizacja: Nasze produkty FPC przechodzą coroczne aktualizacje i ulepszenia, aby dostosować się do pojawiających się wymagań technologicznych.
