Przegląd produktu

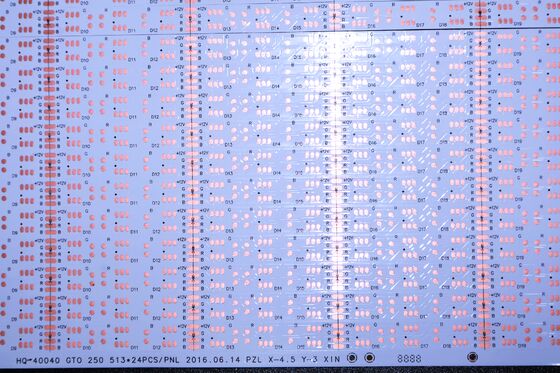

• Numer modelu:HQ40040

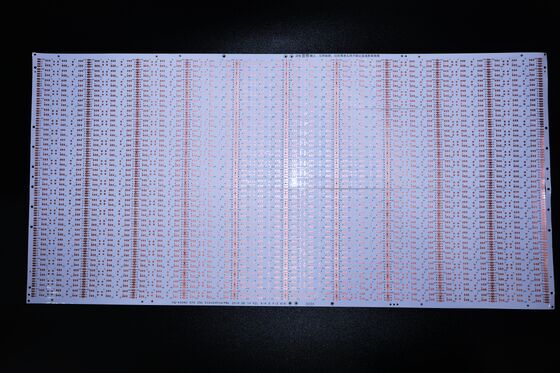

• Nazwa produktu:Elastyczna tablica obwodowa LED
• Charakterystyka:Dwuwarstwowa płytka z dwustronną białą folia, antyoksydant OSP o czarnym znaku

Specyfikacje:

• Typ diody LED: 5050
• Ilość na jednostkę: 30 diod LED/PC
• Wymiary: 10 mm x 503 mm
• napięcie: 24V

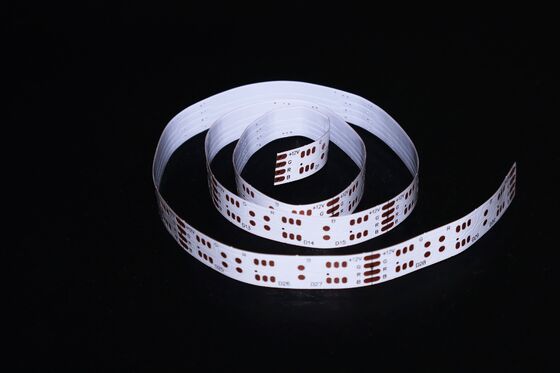

• Rodzaj tablicy: FPCB z dwustronnymi płytami z białą folią

Parametry projektowania FPC

1Dokładność wymiarowa

• Precyzja FPC:Maksymalny rozmiar 240 mm (szerokość) × 500 mm (długość), bez ograniczeń minimalnych.
• Płyty z materiału walcowanego:Maksymalna szerokość 240 mm, maksymalna długość 100 metrów.

2. Liczba warstw

• Płyty jednowarstwowe nadają się do prostych obwodów powszechnie stosowanych w przemysłowych urządzeniach sterujących i elektronicznych.
• Płyty dwustronne posiadają dwie warstwy folii miedzianej, zwiększone przewody i przewodniki, dzięki czemu są idealne do zastosowań takich jak telefony komórkowe, instrumenty motoryzacyjne,i innych produktów złożonych.

3. Opcje koloru maski lutowej

• Dostępne kolory: Żółty, Czarny i Biały.
  • Żółta folia:Odpowiednie do produktów ogólnego przeznaczenia (np. produktów kablowych).
  • Czarny film:Preferowane do zastosowań wysokiej klasy lub pochłaniających światło (np. samochody, telefony komórkowe, wyświetlacze LED).
  • Biały film:Zawiera dodatkową warstwę białego powłoki, idealną dla produktów wymagających odbicia (np. opraw oświetleniowych, urządzeń medycznych).

4. Grubość folii miedzianej

• Precyzyjne opcje FPC z pojedynczym panelem:
  • 18 μm (0,5 oz) lub 35 μm (1 oz).
• Precyzyjne płyty podwójnej warstwy FPC:
  • 12 μm (0,33 oz), 18 μm (0,5 oz) lub 35 μm (1 oz).
• Zwykłe opcje pojedynczego panelu FPC:
  • Wykorzystanie urządzeń do pomiaru rozmiarów węgla
• Zwykłe opcje płyt podwójnej warstwy FPC:
  • 18-25 μm, 25-25 μm, 35-35 μm lub 35-70 μm.

5. Minimalna szerokość linii/przestrzeń

• Zalecana minimalna szerokość linii i odstęp: 3 mil (0,076 mm).

Usługi techniczne

Nasza firma oferuje kompleksowe wsparcie techniczne w celu zapewnienia optymalnej wydajności naszych produktów:

1. Wsparcie projektowania niestandardowegoDostosowane rozwiązania do specyficznych wymagań aplikacji.
2. Badanie próbek:Bezpłatne badanie próbek na żądanie.
3. Szybkie odwrócenie:Szybka produkcja i dostawa w celu spełnienia pilnych terminów realizacji projektu.

Zapewnienie jakości

• Wszystkie produkty są rygorystycznie testowane w celu zapewnienia zgodności z normami branżowymi.
• Zapewniamy 100% gwarancję zadowolenia z naszych produktów, ze szczególnym uwzględnieniem jakości i niezawodności.

próbki podwójnych paneli płyt elastycznych można wykonać w ciągu 5-7 dni.
